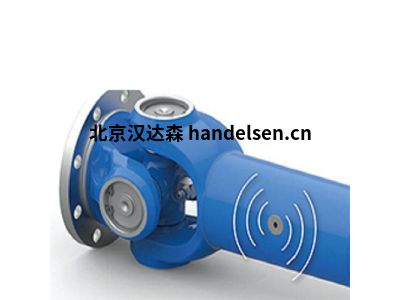

德國ELBE 萬向軸系列

德國ELBE 萬向軸系列

德國ELBE公司建立于1919年，長期致力于傳動軸產品的開發與制造。目前德國Elbe是多家國際企業的合作伙伴，包括普拉塞陶依爾、法拉利、ZF、卡特彼勒、利勃海爾、多納、沃爾沃、MAN等。德國Elbe的產品

邊慶杰 QQ：2850590584   手機： 18510057390 電話：010-64714988-214 傳真：010-64714988-668 郵件：tk9@handelsen.cn

過程監控和優化

預測性維護

通過扭矩控制實現過程控制

荷載集合體的確定

主要特點：

在一個傳感器中提供多種測量數據

堅固的傳感器保護在萬向軸內部

以高達 500 Hz 的頻率讀取和記錄傳感器數據

針對無線使用進行了優化

帶集成速度和加速度傳感器

各種無線電源選項（電池、感應）

與網關核心GATE兼容，可輕松

連接到控制器或測量計算機

內置板載智能：通過事件識別和

存儲實現各種應用

傳感器的測量變量：

扭矩：標準測量范圍 25 Nm – 6，000 Nm*

軸向力：標準測量范圍 50 N – 125，000 N*

橫向力|彎曲：橫向力高達 100 kN*

加速度：3 軸加速度計，最大可達 30 g

速度：速度傳感器，轉速高達 2，500 RPM

溫度：集成溫度監控

監控：存儲信號曲線

釋義：傳感器數據的實時分析

* 可根據要求提供不同的測量范圍

Md 最大值： 2，500 至 13，200 Nm 衍射角度：最大 30°

執行：

翼型，更大的拉出面積

翼式，管道設計

翼型，短款

翼型，接頭

滾子軸承

d 限制：1，650 至 6，100 Nm

衍射角度：最大 55°

執行：

集線器連接

太陽輪叉軸連接

滾子/或滾針軸承

Md 最大值：4，000 至 15，000 Nm

衍射角：最大 42°

執行：

DIN、交叉齒、SAE 法蘭和特殊連接

帶長度補償?shù)碾p/單接頭

帶長度補償?shù)碾p接頭

滾子軸承

MD 限制：250 至 35，000 Nm

衍射角度：最大 35°

執行：

DIN、交叉齒、SAE 法蘭、輪轂或特殊連接

帶長度補償

無長度補償

萬向節

連接中間軸

滾子/或滾針軸承
