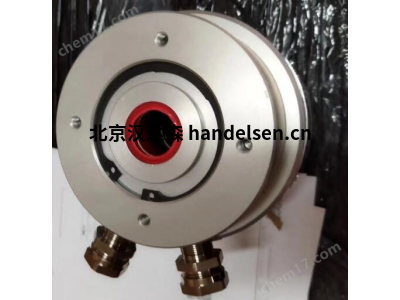

SITEMA 安全制動器 FL/SF 80：工業安全的強力守護者

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

SITEMA 安全制動器 FL/SF 80：工業安全的強力守護者

在工業自動化、重型機械以及可再生能源等領域，安全制動是保障設備穩定運行、防止意外事故發生的核心環節。德國SITEMA公司作為全球的機械式安全制動器制造商，其產品以可靠性、精確的控制和長壽命著稱。其中，FL/SF 80 型號 作為其重型應用系列中的重要一員，在眾多關鍵設備中扮演著“安全衛士”角色。

一、 SITEMA：安全制動技術的

SITEMA GmbH 總部位于德國，數十年來專注于開發和生產高性能的彈簧加壓、液壓釋放式安全制動器。其產品廣泛應用于：

·         風力發電機： 變槳系統、偏航系統、主軸鎖定的核心安全裝置。

·         工程機械： 起重機、挖掘機、盾構機等設備的回轉和提升機構鎖定。

·         工業機器人： 高負載關節的安全定位與保持。

·         物料搬運： 大型傳送帶、提升機、索道的緊急停止與保持。

·         舞臺技術： 重型升降、旋轉舞臺的安全保障。

·         船舶與海洋工程： 甲板機械、推進器鎖定等。

SITEMA 制動器以其模塊化設計、緊湊結構、的保持力、極低的泄漏風險（無需持續液壓壓力保持制動狀態）以及環境適應性（耐腐蝕、寬溫范圍）贏得了全球客戶的信賴。

二、 FL/SF 80 型號深度解析

FL/SF 80 是 SITEMA 產品線中針對中高扭矩需求應用的一款代表性卡鉗式安全制動器。

1.      核心工作原理：安全至上的設計哲學

o    彈簧加壓制動： 這是 FL/SF 80 的本質安全基礎。內部強大的碟形彈簧組在無液壓壓力狀態下，始終施加大的制動力矩，將制動盤牢牢夾緊。這意味著即使在斷電、液壓系統故障或管路破裂的情況下，制動器也能自動、可靠地實施制動，確保負載安全鎖定。這是其作為“安全”制動器而非普通“工作”制動器的核心區別。

o    液壓釋放： 當需要設備運轉時，向制動器的液壓缸注入設定壓力的液壓油。油壓克服碟形彈簧力，推動活塞回縮，從而釋放對制動盤的夾緊力，允許軸自由旋轉。釋放壓力根據型號和彈簧配置有特定要求。

o    無磨損保持： 在制動保持狀態下（彈簧加壓），制動襯片與制動盤之間沒有相對運動，因此不會產生磨損，大大延長了制動襯片的使用壽命，降低了維護成本。

2.      關鍵特性與優勢

o    高保持力矩 (80 kN)： 型號中的 “80” 通常指其在標準摩擦系數下，單側制動襯片對制動盤施加的額定保持力 (Clamping Force) 約為 80 kN (千牛)。這是衡量其制動能力的關鍵參數。通過杠桿臂效應，這個夾緊力會轉換為強大的制動力矩 (Braking Torque)，具體數值取決于制動盤的有效半徑。FL/SF 80 能夠應對要求嚴苛的重載鎖定任務。

o    緊湊的卡鉗式設計： 采用開放式卡鉗結構，便于圍繞制動盤安裝，安裝和拆卸相對簡便，空間利用率高。

o    集成式碟形彈簧： 高性能碟形彈簧組被密封在制動器內部，免受污染和腐蝕，確保長期穩定的彈力和可靠性。

o    多盤設計 (可選)： 雖然基礎型號是單盤制動，但 SITEMA 提供通過疊加制動盤和中間盤來顯著提升制動力矩的選項。這對于需要制動扭矩的應用至關重要。

o    高性能摩擦襯片： 采用 SITEMA 專有的燒結摩擦材料，具有高摩擦系數、優異的耐磨性、穩定的熱性能和良好的抗油污能力（這對可能面臨油霧的工業環境很重要）。

o    狀態監測接口 (可選)： 可配備用于監測制動襯片磨損狀態和制動器釋放狀態（位置開關） 的傳感器接口，便于集成到設備的安全控制系統（如PLC）中，實現預測性維護和安全聯鎖。

o    堅固耐用： 主體采用高強度材料制造，表面處理精良（如鍍鎳），具有出色的耐腐蝕性和抗惡劣環境能力（防塵、防濺水）。

o    低維護： 得益于無磨損保持的設計和密封的彈簧腔，維護需求極低，主要關注點是定期檢查摩擦襯片磨損和液壓系統狀況。

3.      技術規格概覽 (典型值，具體以數據表為準)

o    額定保持力 (Clamping Force)： ~ 80 kN (每側)

o    制動力矩 (Braking Torque)： 高度依賴于制動盤有效半徑。例如：

§ 使用有效半徑 ~100mm 的制動盤時，制動力矩約為 80 kN * 0.1 m = 8, 000 Nm。

§ 使用更大半徑（如200mm）或多盤配置，力矩可大幅增加。

o    制動盤直徑： 需根據所需力矩和可用空間選擇兼容的制動盤（SITEMA提供規格或兼容性指導）。

o    釋放壓力： 通常在 30 - 50 bar 范圍（具體取決于彈簧配置），需匹配液壓系統。

o    工作溫度范圍： 通常 -30°C 至 +80°C (特殊配置可擴展)。

o    防護等級： 通常 IP65 (防塵，防低壓水射流)，可選更高。

o    摩擦襯片材料： 高性能燒結金屬。

o    接口： 標準液壓接口（如G1/4），可選電氣接口（用于狀態監測）。

4.      安裝與配置

o    FL/SF 80 通過其堅固的殼體上的安裝孔，用高強度螺栓剛性固定在設備的基座（如變速箱殼體、機架）上。

o    制動盤則需牢固安裝在需要被制動的旋轉軸上，并確保與制動器卡鉗的精確對中。

o    液壓管路連接到制動器的進油口。

o    配置時需精確計算所需制動力矩，選擇合適的制動盤尺寸（直徑、厚度、摩擦半徑）以及是否需要多盤配置。

o    間隙調整是安裝后的關鍵步驟，確保制動器釋放時有足夠的空氣間隙，制動時能有效夾緊。

三、 核心應用場景：守護關鍵旋轉

FL/SF 80 憑借其高保持力和可靠性，在以下領域大顯身手：

1.      風力發電 (主力戰場)：

o    變槳系統： 在風機停機、維護或緊急情況（如電網故障、超速）下，可靠鎖定每個葉片（槳葉）的旋轉角度，防止葉片不受控轉動導致災難性后果（如“飛車”）。這是風機安全鏈中關鍵的安全設備之一。

o    偏航系統： 鎖定機艙的旋轉，在強風、維護或特定運行模式下保持機艙方向穩定。

o    主軸鎖定： 在維護時鎖定主傳動鏈，確保人員安全。

2.      重型工程機械與起重機：

o    鎖定回轉平臺，防止吊臂在非工作狀態或強風下意外轉動。

o    作為提升機構的安全保持制動器（常與工作制動器配合），在液壓失效時防止負載下墜。

3.      大型工業設備與自動化：

o    重型轉臺、回轉窯、大型攪拌設備的安全定位與鎖定。

o    高負載機器人關節的安全停止與位置保持。

o    軋鋼設備、礦山機械等關鍵旋轉部件的緊急停止和保持。

4.      物料輸送與索道：

o    大型斗式提升機、帶式輸送機驅動/張緊滾筒的緊急制動和安全保持。

o    索道驅動輪或迂回輪的緊急安全制動。

四、 選型、安裝與維護要點

·         精確選型： 必須根據應用所需的大制動力矩、安裝空間限制、軸徑、工作環境（溫度、濕度、污染）、安全等級要求（如SIL, PL）以及液壓系統參數（壓力、流量）來選擇合適的 FL/SF 80 配置（包括制動盤規格、是否多盤、是否需要狀態監測）。

·         專業安裝： 嚴格按照 SITEMA 的安裝手冊進行。確保安裝基座剛性足夠、制動盤安裝牢固且與軸同心、卡鉗與制動盤精確對中。正確的間隙調整至關重要。

·         液壓系統要求： 液壓油必須清潔（推薦使用濾芯），系統需能提供穩定且達到所需釋放壓力的流量。管路需牢固，避免振動導致泄漏或損壞。釋放壓力不足會導致制動器無法打開，造成拖滯磨損；壓力過高可能損壞密封。

·         定期維護：

o    目視檢查： 檢查制動器外觀有無損壞、泄漏。

o    摩擦襯片磨損檢查： 這是重要的維護項目！ 通過觀察窗或使用專用測量工具（如果配備磨損傳感器則通過系統監測）定期檢查襯片剩余厚度。磨損達到極限時必須成對更換。

o    功能測試： 定期測試制動器的釋放和制動動作是否正常、迅速、無卡滯。

o    液壓系統維護： 保持液壓油清潔度，檢查管路和接頭密封性。

o    遵循手冊： 嚴格按照 SITEMA 提供的維護周期和建議執行。

五、 FL/SF 80 的價值：超越成本的保障

選擇 FL/SF 80 可能意味著比普通制動器更高的初期投入。然而，其價值體現在：

·         無與倫比的安全性： 本質安全設計，為人員和設備提供高級別的保護，避免重大事故帶來的巨額損失。

·         可靠性： 德國精工制造，極低的故障率，保障設備持續穩定運行，減少意外停機。

·         超長的使用壽命： 無磨損保持設計和高品質材料，顯著延長了摩擦襯片和制動器整體的使用壽命，降低總擁有成本 (TCO)。

·         維護成本低： 維護間隔長，維護內容相對簡單。

·         廣泛的適用性： 模塊化設計可適應多種嚴苛環境和應用需求。

結論

SITEMA FL/SF 80 安全制動器代表了機械式安全制動技術的先進水平。其以彈簧加壓、液壓釋放的核心原理，結合80kN的高額定制動力、堅固耐用的結構以及靈活的配置選項，為風力發電、重型機械、工業自動化等領域的關鍵旋轉部件提供了堅實可靠的安全保障。它不僅僅是一個制動裝置，更是設備安全鏈中“后防線”。在需要絕對可靠的安全保持和緊急制動的場合，F(xiàn)L/SF 80 以其德國制造的品質和性能，成為工程師們值得信賴的選擇，默默守護著工業世界的安全運轉。
