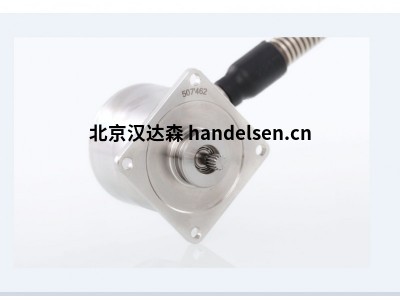

Admotec 旋轉變壓器可在惡劣環境中高精度運行速度高達 150,000 rpm

一、公司概述

• 業務領域：開發和生產精密磁傳感器，為航空航天、汽車、核能、重型磨機和一般工業等應用的苛刻條件提供高性能產品。

• 公司分布：總部位于瑞士蘇黎世，銷售辦事處設在美國新罕布什爾州黎巴嫩，能滿足全球原始設備制造商的運動和位置傳感需求。

• 服務內容：可助力開發、測試和改進原型運動傳感組件，能迅速完成設計并開展生產運行，且隨時準備簽署保密協議保護設計過程。

二、產品特點與優勢

• 運行環境適應性：產品可在惡劣環境中高精度運行，速度高達 150,000 rpm，溫度范圍從 -70° 到 220°C，精度為 4 角分。

• 產品類型：提供現成產品及定制設計解決方案，工程師會基于測試目的、應用情況等推薦現成標準產品或進行產品修改、定制傳感器設計。

• Rotasyn 旋轉變壓器特點：

  • 性能優勢：無磨損或老化，耐受振動和沖擊，具備更高速度、更低慣性、更好抗噪性、更高可靠性與性能，可替換過時或不可用設備，上電時無歸航，采用非接觸式設計，結構堅固，有實心轉子、低阻抗、線圈更少等特點，功能等效于傳統無刷旋轉變壓器且能覆蓋超過 360°。

  • 應用廣泛：適用于工業轉速表、電機反饋、角度測量、航空航天、井下（油井）、高速主軸、交流和直流伺服電機、飛行控制系統、液壓泵、核環境等典型應用場景。

三、Rotasyn 標準旋轉變壓器配置及規格

• 配置類型：有無框（RO 系列）配置，包含 RO2010、RO3620、RO5032、RO7557 等型號。

• RO2010 系列規格：

  • 基本參數：無框架 8 號實心轉子旋轉變壓器，定子外徑 20 毫米，氣隙直徑 10 毫米，適合直徑達 4 毫米的軸。

  • 具體指標：質量（重量）30 克，不同型號最大速度有所差異（RO2010 x-R 型號 150 kRPM，RO2010-X-V 型號 160 kRPM），轉子轉動慣量也因型號不同而不同（RO2010-R 型號 1 克?cm2，RO2010-V 型號 2 克?cm2），初級、次級直流電阻同樣各有對應規格。

• RO3620 系列規格：

  • 基本參數：無框架尺寸為 15 的固體轉子旋轉變壓器，定子外徑 36 毫米，氣隙直徑 20 毫米，適合直徑達 12 毫米的軸。

  • 具體指標：質量（重量）85 克，不同型號最大速度有別（RO3620-R 型號 100 kRPM，RO3620-V 型號 110 kRPM），轉子轉動慣量（RO3620-R 型號 20 克?cm2，RO3620-V 型號 40 克?cm2），初級直流電阻 13Ω±10% 。

四、產品一般規格（涵蓋各型號通用部分）

• 工作溫度：ROxxxx-M-40 至 + 175°C，ROxxxx-K-196 至 + 220°C。

• 沖擊、振動參數：沖擊 20 G，振動 10 G（10 - 500 Hz，0.5 小時）。

• 其他參數：徑向氣隙標稱 0.3 毫米，激勵頻率 5 至 50 kHz（典型推薦 10 kHz），激勵振幅 2 至 12 Vrms 典型值，轉換比 0.50 V/V±10%，角度誤差典型值 ±30 弧分、最大值 ±60 弧分鐘，絕緣電阻 100 MΩ 最小值，介電強度（繞組到繞組、繞線到外殼等）有相應規定，引線尺寸 26 AWG，引線長度 300 毫米，且每個 Rotasyn 都附有單獨的準確性報告。

?

Admotec 旋轉變壓器可在惡劣環境中高精度運行速度高達 150,000 rpm
