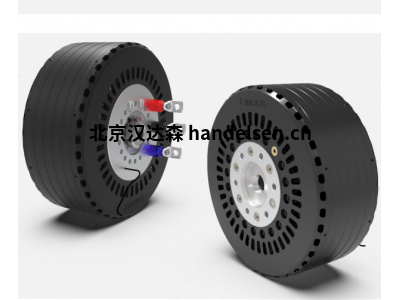

EMRAX 188 HV CC同步電動機用于汽車和船

EMRAX 188 HV CC同步電動機用于汽車和船

EMRAX 188 是一款緊湊型軸向磁通永磁同步電動機，具有高功率/扭矩密度。由于重量輕，它是 VTOL、超輕型航空、摩托車、汽車和船用舷外機應用的理想選擇。

EMRAX 188設計參數

直徑 |長度 188 毫米 |79 毫米

重量 7,1-7,9 公斤

冷卻 空氣 / 水 / 組合

峰值 |持續功率 60 kW |37 kW

峰值 |連續扭矩 100 Nm |56 Nm*

最大速度 8000 RPM

工作電壓 50 - 660 V

效率高達 96%

位置傳感器  旋轉變壓器/編碼器

EMRAX 188 HV CC技術參數

防護等級 IP21

冷卻規格  組合冷卻（空氣 + 液體）

最高電機溫度 [°C] 120

電機連接類型  UVW 或 2x UVW

峰值功率所需的電壓 [VDC ]  660 Vdc

電機峰值效率 [%]  96%

峰值功率 S2 2min [kW]  60 kW

連續功率 S1 （kW）  37

峰值扭矩 [Nm] 100

連續扭矩 [Nm] 56

限制速度[RPM]  8000

空載時KV常數[rpm/VDC]  17,73

額定負載時KV 常數 [rpm/VDC]  13,61

峰值負載時的 KV 常數 [rpm/VDC]  9,81

KT 常數 [Nm/A]  0,54

電機峰值電流 [A] 190

連續電機電流[A] 100

25℃時的內部相電阻[mΩ]  14,37

單相感應 [μH]  188,5

感應電壓 [V/RPM]  0,04201

軸向磁通[Vs]  0,03275

定子繞組上的溫度傳感器 KTY 81/210

極對數  10

繞組配置  星形

轉子慣量[kg*m2]  0,00989

軸承配置  6205 | 3204

重量[kg]  7,6

可用型號

EMRAX 188 HV AC

EMRAX 188 HV LC

EMRAX 188 HV CC

EMRAX 188 MV AC

EMRAX 188 MV LC

EMRAX 188 MV CC

EMRAX 188 LV AC

EMRAX 188 LV LC

EMRAX 188 LV CC
