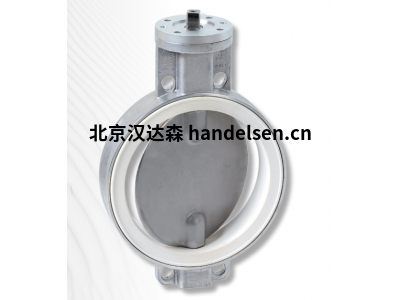

warex蝶閥DKZ110 A T600DR DN350儲罐使用

warex蝶閥DKZ110 A T600DR DN350儲罐使用

110 系列蝶閥是一種緊密關閉的中間法蘭擋板，用于符合 DIN EN 1092 標準的法蘭。保證絕對密封性，符合 DIN EN 12266 泄漏率 A。

外殼是一體式的，密封套有兩種型號，可互換和長久硫化。蝶閥適用于固體和液體以及氣體介質，溫度范圍為 -40 至 +200 °C。

對于溫度高于 200 °C 的熱氣體，該系列可用作金屬密封版本的節流閥。

特性

-免維護設計，無需后續潤滑。

-具有高自承載能力的外殼。

-中心安裝、流量優化的百葉盤，帶有特殊的軸連接，確保在兩個流動方向上的絕對密封性。

-可更換密封件。

-帶有橫向突出部分的墊圈和額外的密封條可確保法蘭之間的密封，而無需額外的法蘭墊圈。

-經濟高效的設計。

-軸端和閥頭設計用于構建各種驅動選項，接口符合 DIN/ISO 5211 標準。

-提供防爆型，用于 0/20 區，包括型式檢驗。

-通常有庫存，最高可達 DN 400 不銹鋼外殼。

設計

蝶閥作為基本元件，帶有自由軸端，用于根據 DIN 或 ANSI 在法蘭之間夾緊。

公稱寬度范圍：DN 50 - DN 600 ，工作溫度：- 40°C 至 + 200°C ，壓差：高達 10 bar ，套筒：可更換或固定硫化。

結構

1.外殼

2.翻板盤

3.套筒

4.軸

5.擋圈

6.0形圈

7.中間法蘭/燈籠

8.水龍頭

9.密封圈

9a.0形圈

10.插頭螺釘

10a.端板

使用案例

我們的緊密關閉式中間法蘭擋板 DKZ 110 適用于固體、液體和氣體介質。它可以在螺旋鉆、筒倉出口和儲罐下使用。

DKZ 110 還用作動物飼料的拖曳翻蓋。
