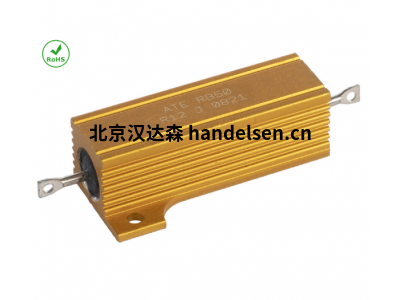

ATE電阻器RB25 /1 1K0 J帶鋁制散熱器

ATE電阻器RB25 /1 1K0 J帶鋁制散熱器

RB 系列電阻器

RB 系列電阻器（從 10W 到 250W），帶鋁制散熱器，在相同的功率下，在減小尺寸的情況下，工作溫度可降低 1/3 - 1/4。

特征

具有高導熱性能的散熱器。

散熱器外形設計可最大限度地散熱、 自然通風和強制通風。

表面處理確保出色的抗沖擊和 外部化學介質。

熱固性樹脂制成，熱導率高，變形小，適用于 耐高溫。

繞組間距均勻，最大限度地覆蓋整個支架 以實現高耗散系數。

接地支架可實現大程度的繞組均勻性。

散熱器頂部有標記，便于組裝后識別。

通過電點焊實現所有連接。

電氣規格

- 歐姆值：E24 系列。

- 公差：標準 5%?？筛鶕?jù)要求提供高達 1% 的公差。

- 溫度系數：±30 ppm R > 20 Ω；±50 ppm 1 Ω< R < 20 Ω；±100 ppm 0.1 Ω < R < 1 Ω

- 介電強度：RB10 型為 1500 Vac；RB25 和 RB50 型為 2500 Vac；3500 Vac（RB75、RB101 和 RB150 型）；

4500 Vac（RB100 和 RB250 型）

- 絕緣電阻：最小 10000 MΩ；濕度測試后為 1000 MΩ。

- 過載：5 秒鐘，5 倍額定功率。

- 無感：通過 Ayrton-Perry 方法實現無感繞組。

機械規格

- 端子應力：拉動時為 6 千克；扭轉時 RB100 為 3 牛米，RB250 為 4 牛米。

- 焊接性：根據 MIL-STD-202 方法 208，當電阻器的功率接近額定功率時，必須使用高溫錫。

材料

- 支架：硬質合金或研磨氧化鋁。

- 電阻元件：溫度系數確定的銅鎳或鎳鉻合金。

- 封裝：不銹鋼。

- 封裝劑：高溫?zé)峁绦原h(huán)氧樹脂（模制）。

-消散器：陽極氧化鋁。

- 端子：RB10 至 RB150 采用銅焊。不銹鋼端子（RB100 和 RB250）。

RB系列訂單示例：RB25 /1 1K0 5%

RB25：電阻器類型

1：端子類型 （/1= 標準）

1K0：歐姆值

5%：公差
