COMET真空電容器CMUN-1000DC/12-UA4-F電機驅動

COMET真空電容器CMUN-1000DC/12-UA4-F

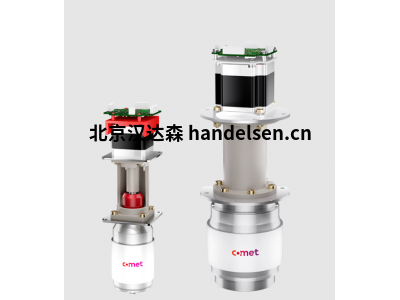

Universal ID電機驅動電容

電機驅動電容是高精度操作的理想解決方案。除了確保最高精度外，此電容器還通過易于安裝的子系統簡化了采購。

Comet可變真空電容是通用集成驅動系統的核心組件，配有絕緣蓋，耦合器和步進電機。

耐用、無間隙的Comet耦合器將電容器連接至驅動系統。

集成的法蘭能確保輕松安裝在系統中。電容器和法蘭之間還包括適當?shù)母邏航^緣。

特征

一塊驅動PCB用于新的集成驅動器（ID-400和ID-1200）

 相同的通信Comet協議RS232和RS485

 靈活的傳輸速率9.600至115.200 Bd

RS485模式下最多可連接32個模塊

全步、微步和電容位置的讀出

根據需求提供分辨率更高的電容表單

優勢

可變真空電容器和步進電機的精確調正以及耐用、無間隙的耦合可實現長久且持續的使用壽命

組裝式解決方案，易于安裝，可延長系統正常運行時間并提高產出率

電容位置的高精度可重復性

電容分辨率（位置控制）提高到0.01 pF

降低總使用成本

技術規格

電容范圍 100 - 2000 pF

電壓范圍 3 - 25 kV

頻率13.56 MHz時最大電流 72 - 170 A

直徑 55 - 117 mm

高度 230 - 280 mm

冷卻系統 對流

是否符合RoHS標準 是

供應電壓 +24 VDC

供應電流 Ip < 1.1 A (ID-400)；Ip < 2.8 A (ID-1200)

全步進角度 1.8 °

電機速度  最高 600 rpm

微步進 16 micro-steps

運行溫度 +5  –  +50 °C

可用接口 RS232, RS485

地址范圍 (RS485) 0 x 21 – 0 x 40

波特率 9.600 – 115.200 Bd

應用場景

半導體

平板顯示器

太陽能

MEMS

CMUN-1000DC/12-UA4-F技術參數

最小電容 100 pF

最大電容 1000 pF

電壓 12 kV

13.56 MHz電流 94 A

直徑 75 mm

高度 230 mm

系列 Uni-Con

類型         電動電容

COMET真空電容器CMUN-1000DC/12-UA4-F
