Spieth導套FDK 130.180用于壓縮機和泵

一、Spieth導套——一切都取決于正確的設置



1、Spieth FDK/FDL系列

通過連接組件進行播放調整，用于軸公差 g5



2、Spieth FSK/FSL系列

導套采用 Spieth 原理，為現代機器設計提供了新的尺寸。



3、Spieth FAK/FAL系列

導向和夾緊，用于軸公差 h5



Spieth導套，具有可調間隙的圓形導向和夾緊 – 借助Spieth 原理，為具有高功率密度和高動態應力的現代、高效和經濟的機器設計開辟了新的維度。



易于生產的周邊零件可以按照通常的 ISO 公差進行設計。所需的窄導向公差可以在裝配過程中進行調整。這考慮到了周圍零件的小幾何誤差以及任何操作影響，例如出現的更高溫度 - 并且可以在后期輕松調整游隙。

二、Spieth應用領域

Spieth圓形線性導向元件是機械工程和夾具結構，當要使用滑動軸承導向的優點（例如高衰減）并且需要最小導向公差時 - 例如，在導向齒條、圓形鞍座上導軌、尾座套筒、壓力機滑塊等。除了直線運動外，還可以同時進行旋轉運動。然而，由于潤滑技術的限制，像滑動軸承那樣的純旋轉是不允許的。只要確保足夠的潤滑供應，高加速度值是可能的。



Spieth FAK-FAL 系列導向襯套是圓形線性導向和夾緊元件，用于在套筒/柱也必須在任何位置精確和居中夾緊的應用中進行精確的套筒或柱導向。例如，它們用于機床上的套筒，當?shù)毒咴诮咏蜻M(jìn)給運動后處于靜止?fàn)顟B(tài)時，需要絕對零間隙?？梢愿鶕?jù)需要多次重復夾緊和釋放的順序。

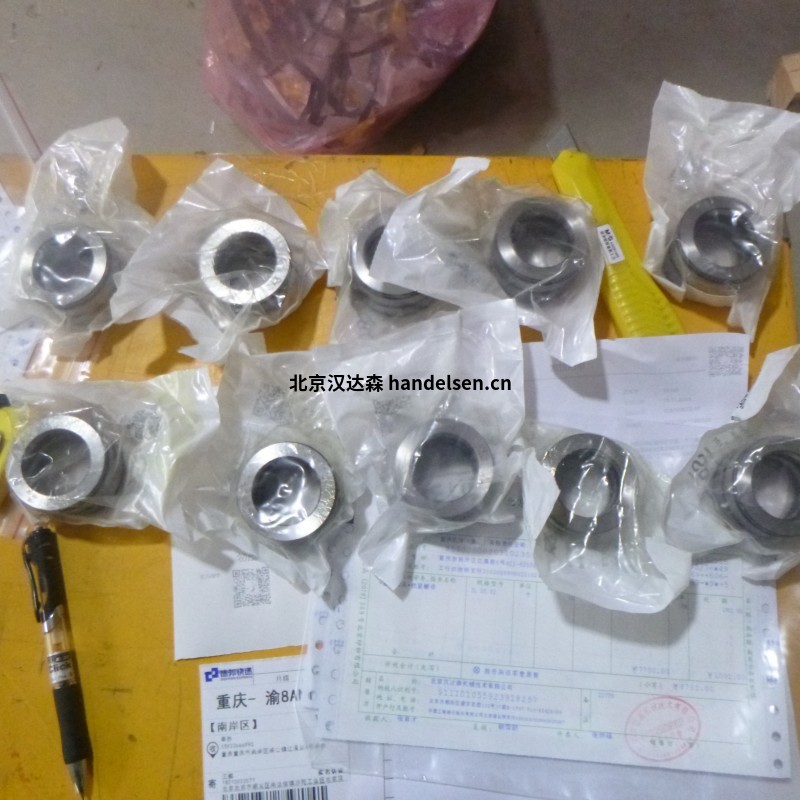

Spieth導套常用見型號

Spieth FDK 95.130

Spieth FDK 100.140

Spieth FDK 110.150

Spieth FDK 120.165

Spieth FDK 130.180

Spieth FDK 140.190

Spieth FDK 150.200

Spieth FDL 20.37

Spieth FDL 25.42

Spieth FDL 30.47

Spieth FDL 35.55

Spieth FDL 40.62

Spieth FDL 45.68

Spieth FDL 50.72

Spieth FDL 55.80

Spieth FDL 60.85

Spieth FDL 65.90

Spieth FDL 70.100

Spieth FDL 75.105

Spieth FDL 80.110

Spieth FDL 85.120

Spieth FDL 90.125

Spieth FDL 95.130

Spieth FDL 100.140

Spieth FDL 110.150

Spieth FDL 120.165

Spieth FDL 130.180

Spieth FDL 140.190

Spieth FDL 150.200

Spieth FSK 20.37

Spieth FSK 25.42

Spieth FSK 30.47

Spieth FSK 35.55

Spieth FSK 40.62

Spieth FSK 45.68

Spieth FSK 50.72

Spieth FSK 55.80
