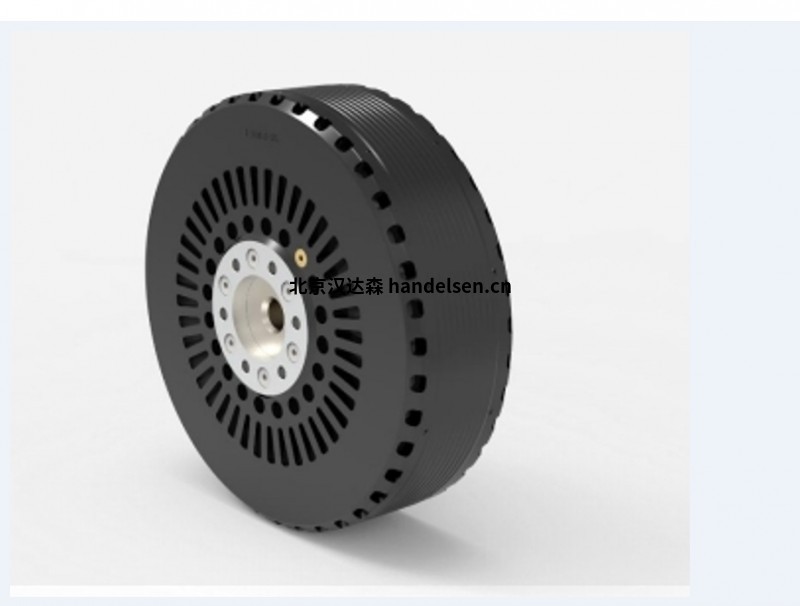

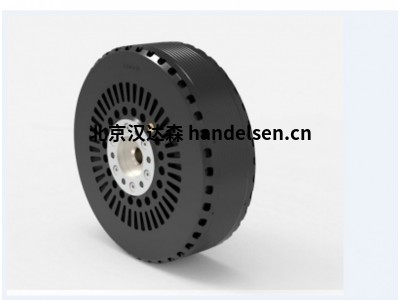

EMRAX 348系列
EMRAX 348 是一款緊湊型軸向磁通永磁同步電機，具有高功率/扭矩密度。348 是我們產品中較大的電機。它可以在驅動軸上直接輸出令人印象深刻的扭矩數值。它已在航空領域、航海領域、重型機械以及一些令人矚目的車輛的牽引電機中得到應用。
EMRAX 348
直徑|長度348毫米|112毫米
重量43,1-43,9公斤
冷卻空氣/水/組合
峰值|連續功率400 kW|210 kW*
峰值|連續扭矩1000 Nm|500 Nm*
最高速度4000每1k展現的收入
工作電壓100-830 V
效率高達96%*
位置傳感器旋轉變壓器/編碼器
EMRAX 348
高壓
EMRAX 348
中等電壓
EMRAX 348
低電壓
AC=風冷
LC=液體冷卻
CC=組合冷卻（空氣+液體）
AC LC CC AC LC CC AC LC CC
防護IP21 IP66 IP21 IP21 IP66 IP21 IP21 IP66 IP21 IP66 IP21
冷卻規格
環境
郭世舟
QQ：2335451726
手機：18510570918
電話：010-64714988-197
傳真：010-84786709-667
郵件：sales96@handelsen.cn |
 |
 |
空氣20 C
20 m/s
分鐘。
6升/分鐘，
最大限度。
50°C
AC+LC*
環境
空氣20 C
20 m/s
分鐘。
6升/分鐘，
最大限度。
50°C
AC+LC*
環境
空氣20 C
20 m/s
分鐘。
6升/分鐘，
最大限度。
50°C
AC+LC*
最高電機溫度[°C] 120
電機連接類型UVW或2x UVW UVW或2x UVW UVW或2x UVW
峰值功率所需的電壓[VDC]**830 Vdc 830 Vdc 610 Vdc
電機峰值效率[%] 96%
峰值功率S2 2min[kW] 148 kW at 1300每1k展現的收入230 kW at 2000每1k展現的收入400 kW at 4000每1k展現的收入
連續功率S1（kW）84 90 105 129 138 162 168 178 210
峰值扭矩[Nm] 1100
連續扭矩[Nm] 400 425 500 400 425 500 400 425 500
限速【每1k展現的收入】4000
空載時KV常數[rpm/VDC] 3,19 4,89 13,11
額定負載下的KV常數[rpm/VDC] 2,58 3,96 10,58
峰值負載時的KV常數[rpm/VDC] 1,62 2,48 6,56
KT常數[Nm/AR管理系統] 2,94 1,92 0,72
峰值電機電流[AR管理系統] 375 570 1500
連續電機電流[AR管理系統] 150 230 600
25°C[mΩ]時的內相電阻***29,41 13,15 4,2
1相[µH] 425,2 185,3 28,5的LD誘導
感應電壓[VRMS/每1k展現的收入] 0,22982 0,15024 0,05605
磁通量-軸向[VS] 0,17918 0,11714 0,04366
定子繞組上的溫度傳感器KTY 81/210
極對數10
繞組配置星形
轉子慣量[kg*m²] 0,22042
軸承配置6210|3208
重量[公斤] 43,1 43,9 43,5 43,1 43,9 43,5 43,1 43,9 43,5
*組合式冷卻電機（CC）需要風冷和液冷電機的冷卻規格才能達到其規格。它不能只作為風冷電機冷卻。
每個EMRAX電機都需要足夠的空氣循環。電機在任何情況下都不應完全封閉。請查看EMRAX電機手冊以了解更多信息。
應用程序的性能將取決于您的安裝詳細信息和邊界條件。
**所有電機都經過833V最大電壓測試。
***測量相位到相位，然后除以2。
由于830V電壓限制，高電壓和中電壓選項以低于其限制的速度運行。
給出的值適用于標準的3相UVW版本，請咨詢EMRAX關于2x UVW值的信息。
機械
類型： 軸向磁通電機/發電機
外殼直徑： 348 毫米
軸向長度： 107 毫米
干物質： 43.1 千克（交流）/ 43.5 千克（CC）/ 43.9 千克（LC）
定子冷卻： 空氣 （IP21） / 組合式 （IP21） / 液體 （IP66）
安裝： 正面：6 個 M12 螺紋孔
背面：10 個 M8 螺紋孔
堆垛： 兩個電機可以堆疊在一起，以實現雙倍的功率/扭矩。
電氣
最大電池電壓： 830 （高壓） / 830 （中壓） / 610 （低壓）直流
峰值功率
（3250 RPM 時）： 340 千瓦
持續功率*： 高達 140 kW
峰值扭矩： 1100 牛米
連續扭矩*： 高達 425 Nm
效率： 92-98%
*受驅動循環、熱條件和控制器能力的影響。
