止回閥可有效防止蒸汽、液體和氣體管道中的回流。
GESTRA 設計制造的止回閥適用于工業、暖通空調、衛浴、供暖和熱水系統。
產品按照最質量標準設計和制造，通過阻止逆流保護系統設備不受管道污染物的影響，提高整體的生產效率和系統可靠性。
所有的閥門都是由不同的材料制成，以滿足特定的要求，并且每個閥門部件都是最協調的。通過這種標準閥門范圍內不同組件的理想組合，幾乎可以為每種應用都提供最佳選擇的閥門。
例如，在這種情況下，是否必須保護一個熱臨界應用程序，或者是否必須針對在氧氣中工作而單獨設計一個止回閥，都無關
緊要。甚至可以用一種特殊的材料來制造DISCO® 閥門，這已經證明了它的價值超過100萬次，以滿足特定的需求。
所有Gestra止回閥都是對夾式，總長度極短。由于其出色的設計和流體動力特性，這些閥門比傳統類型具有明顯的優勢:
? 緊湊設計
? 重量輕
? 任意位置安裝
? 低安裝成本
? 材料選擇廣泛
? 庫存節省空間
? 工業設備安全運行
? 低壓降
GESTRA 產品介紹
止回閥
控制閥
疏水閥
過濾器
截止閥
等
BB Discocheck 雙瓣止回閥BB
雙瓣止回閥的壓降低、密封性好，可有效防止液體和氣體管道中的回流風險。
BB Discocheck 雙瓣止回閥專為低壓降系統或應用設計。這些止回閥可有效防止水平和垂直管道中的回流。雙瓣式設計的對夾式閥門結構，包括兩個鉸鏈銷和四個彈簧。BB Discocheck 雙瓣止回閥可用于不同類型的液體、氣體和蒸汽系統
這些GESTRA 止回閥是整體長度較短的雙瓣式止回閥。減輕的重量為運輸、儲存和安裝增加了顯著的優勢。三種基本類型的BB, CB 和WB 型號都具備優良的流體力學特性
雙瓣式止回閥 BB DIN 范圍DN 50–1000, PN 6–160對夾式止回閥直徑適合于DIN EN 法蘭
短的總長度 EN 558, 系列
16 (K3) 對于包括PN 63在內的公稱壓
力，應按照 API要求提高壓力
金屬對金屬或軟閥座(o形環)
DIN 材質
ASME 范圍
2–40?, Class 150–900
ASME系列雙瓣式止回閥 可提供范圍:
公稱尺寸適用于 ASME 法蘭
端面對端面的尺寸符合EN 558,
從Class 600 符合 API
ASTM 材質
型號
BB 11 G / 21 G PN 6
12 G / 22 G PN 10
14 G / 24 G PN 16
BB 12 C / 22 C PN 10
14 C / 24 C PN 16
15 C / 25 C PN 25
16 C / 26 C PN 40
17 C PN 63
18 C PN 100
19 C PN 160
BB 12 A / 22 A PN 10
14 A / 24 A PN 16
15 A / 25 A PN 25
16 A / 26 A PN 40
17 A PN 63
18 A PN 100
19 A PN 160
BB 11 G / 21 G PN 6
12 G / 22 G PN 10
14 G / 24 G PN 16
11 G / 21 G PN 6
12 G / 22 G PN 10
14 G / 24 G PN 16

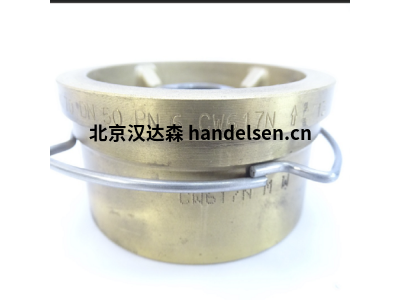

GESTRA DISCO® 止回閥
具有短的總面長尺寸的閥門減少了裝置的重量和尺寸。如下圖所示，GESTRA止回閥的總長度只有傳統止回閥的1/8?？傞L(zhǎng)度符合DIN EN 558, 系列49 和 52 (K4/K5).與傳統設計的閥門相比，對夾式的設計形式極大的減輕了閥門的重量. 一個DN 200的不銹鋼止回閥重量約 23 kg, 而與之相對應的傳統設計的止回閥重達 120 kg！
材質
DIN/EN 和 ASTM:
?熱壓黃銅
?特殊黃銅
?鑄造青銅
?灰口鑄鐵
?高溫鐵素體鑄鋼
?不銹鋼/鑄鋼
?奧氏體鋼/鑄鋼
?高溫奧氏體鑄鋼
?哈式合金
可根據客戶要求提供特殊材料。GESTRA 止回閥按照DIN EN 12266-1進行試驗, 試驗介質為水或空氣. 這與過時的DIN 3230第三部分試驗規范 “BN” (水密性試驗) 和“BO” (氣密性試驗)相對應。對于帶軟閥座的閥門，可做到泄露等級為A (BN1/BO1
閥門型號
RK 70
RK 71
RK 41
RK 44
RK 44S
RK 76
RK 86
RK 86A
RK 26A
RK 29A
RK 49
RK 16C
RK 系列止回閥
GESTRA 設計制造的 RK（對夾式）止回閥用于夾在法蘭之間。該止回閥配有一個彈簧，方便安裝在任何位置。閥門自動定心機構采用專利定心凸輪，專門用于 RK 86/RK 86A，讓安裝更更快更容易，同時降低成本。GESTRA 設計制造RK 止回閥是液體、氣體和蒸汽應用的理想之選
