OWIS 46.065.38KN光學支架

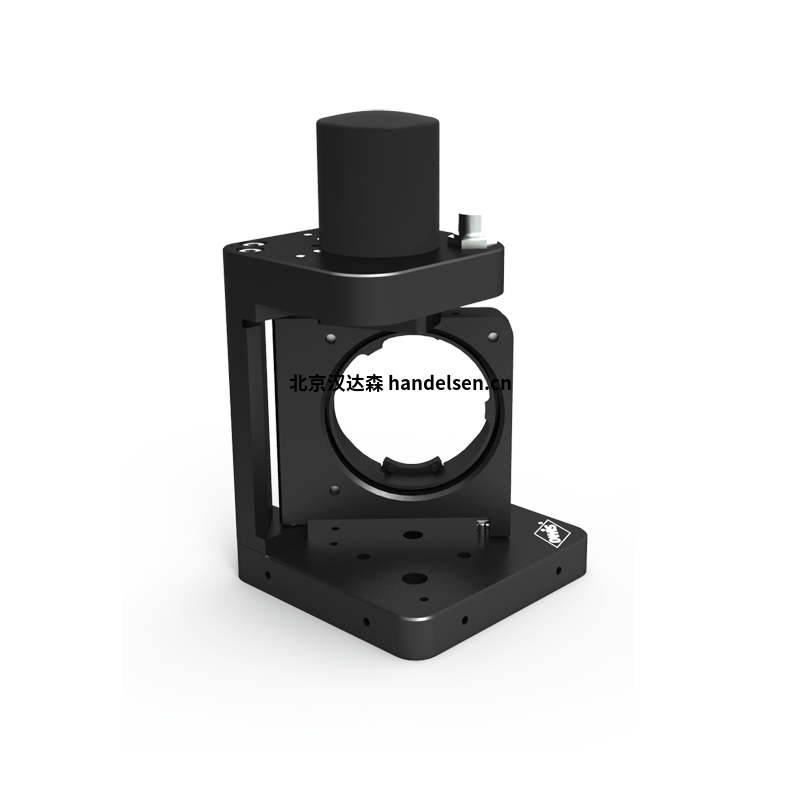

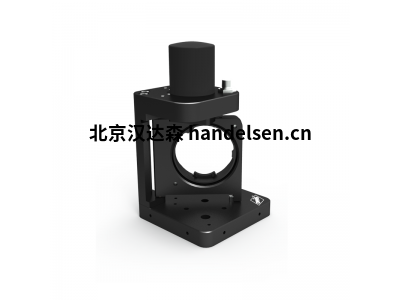

帶底板的電動翻轉鏡架，適用于 ø 38.1 mm (1.5") x 6 mm，帶直流減速電機，向左偏轉

KSHM 65 是一種電動翻轉鏡架，具有以下特點和功能：

多方向安裝：KSHM 65 可以安裝在所有方向，提供了安裝的靈活性。

光學元件兼容性：能夠?qū)⒅睆綖?38.1 毫米（1.5 英寸）的光學元件，例如反射鏡或分光鏡，以 45° 角擺動到光束中。

高重復精度：KSHM 65 的重復精度小于 100 μrad，確保了光學系統在多次操作中的穩定性和可靠性。

快速切換：使用控制單元 NG-E02，切換時間約為 1.5 秒，適合需要快速響應的應用。

光學鏡組固定：通過兩個夾板將光學鏡組壓在三個擋板上，確保了光學元件的穩定安裝。這種設計也允許發射光學鏡組的安裝。

角度調整：光學鏡組固定在一個搖擺板上，借助碟形彈簧可以進行 ±0.6° 的角度調整，提供了微調能力。

系統集成：KSHM 65 可以通過兩個滑軌 RT 65-21-R-ZM 直接固定在 SYS 65 系統的 S 65 LL 系統導軌上，實現了與現有系統的兼容性和集成性。

安裝選項：為了將 KSHM 65 安裝在 STF 15 銷軸上，底板上集成了一個 M6 中央螺紋，提供了額外的安裝靈活性。

型號示例：

OWIS光學支架46.065.38KN

OWIS光學支架46.060.38KN

OWIS光學支架46.045.26KN

OWIS光學支架46.040.26KN

OWIS光學支架46.025.13KN

OWIS光學支架26.090.5103

OWIS光學支架26.095.5103
