一、產品概述

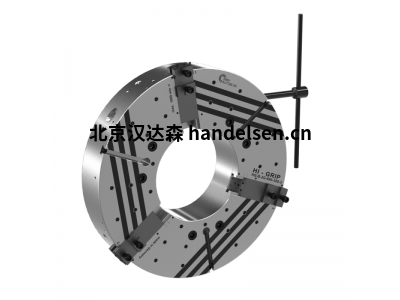

德國SMW公司以其精湛的工藝和卓越的性能，在全球機床夾具行業中享有盛譽。其TSF-CP -210-3-Z170型號三爪卡盤，作為該公司的一款高性能夾持工具，專為高精度機械加工而設計。這款卡盤憑借其獨特的技術特性和出色的夾持性能，在機械加工領域展現出了重要的應用價值和廣闊的市場前景。
二、主要技術參數
曹雪莉
QQ：2850590587
手機： 15711496495
電話：010-64714988-213
傳真：010-64714988-668
郵件：tk3@handelsen.cn |
 |
 |
- 直徑規格：TSF-CP -210-3-Z170三爪卡盤的直徑為210毫米，這一規格使其適用于大多數常規機械加工需求，特別是在需要高精度夾持的場合下表現尤為突出。
- 卡爪數量：該卡盤配備了三個活動卡爪，通過三個卡爪的徑向移動，能夠?qū)崿F(xiàn)對工件的均勻夾持和精確定位。三個卡爪的設計既保證了夾持穩定性，又提供了足夠的夾持力。
- 型號標識：Z170代表了卡盤的結構特征和性能參數，是SMW公司獨特的產品標識系統的一部分。
- 轉速與夾持力：TSF-CP -210-3-Z170三爪卡盤能夠在高達4,500轉/分鐘的轉速下穩定運行，滿足高速加工的需求。同時，其單個卡爪能夠提供的最大夾持力為25千牛，整體能夠提供的最大夾緊力為60千牛，足以應對各種重型工件的夾持需求。
- 行程與活塞：每個卡爪的最大行程為6.00毫米，這一設計使得卡盤能夠適應不同尺寸的工件，提高了加工的靈活性。同時，活塞的最大行程為25.0毫米，為卡爪提供了足夠的動力支持。
三、產品特性
- 外部夾緊與主動下拉：TSF-CP -210-3-Z170三爪卡盤采用外部夾緊方式，通過主動下拉機構確保工件在加工過程中的穩定性。這種設計有效防止了工件在高速旋轉時產生的離心力導致的松動或移位。
- 離心力補償：卡盤配備了離心力補償機構，能夠在高速旋轉時自動調整夾持力，確保工件始終處于穩定的夾持狀態。這一特性提高了加工精度，降低了廢品率。
- 中心孔設計：卡盤中心設有孔道，既可用于空氣系統控制，也可用于沖洗。這一設計大大提升了卡盤的多功能性和使用便利性。
- 永久性油脂潤滑：卡盤采用永久性油脂潤滑系統，有效減少磨損，延長使用壽命，并降低維護成本。這一設計使得卡盤在使用過程中更加穩定可靠。
- 補償擺動卡爪：獨特的補償擺動卡爪設計使得卡盤能夠適應不同形狀和尺寸的工件，提高了夾持的靈活性和適應性。
