TEADIT 高溫石墨板GR1701系列，常用于管道法蘭、設備和壓力容器



公司簡介：



TEADIT®產品銷往五大洲的50多個國家。主要用戶是煉油廠、化工廠、發電廠和許多其他行業的公司。



我們廣泛的工業密封產品包括膠帶和片材形式的膨脹聚四氟乙烯、重組聚四氟乙烯板、壓蓋填料、無石棉纖維板、石墨板、金屬和非金屬材料制成的成品墊片、環形接頭、工業紗線、膨脹節、工業織物和一些特種產品。

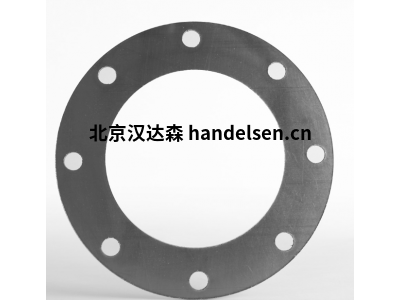

GR1701系列

帶多個箔嵌件的高溫石墨板



描述和應用

Teadit® GR1701常用于管道法蘭、設備和壓力容器;非典型幾何法蘭、榫槽和熱交換器法蘭。也適用于制造視鏡、泵、配件、閥門等的墊片。



化學性質

TEADIT® GR1701是一種高純度多層石墨，高強度墊片密封片，專為高溫扁平墊片應用而設計。該板材由 0.020 英寸厚的高抗氧化柔性石墨層和 0.002 英寸厚的 316L 不銹鋼箔嵌件組成。Teadit® GR1701結合了抗氧化級柔性石墨和金屬增強層的出色失重特性。



施工

石墨和不銹鋼板的層使用特殊工藝以高強度相互連接。密封板的浸漬減少了泄漏，改善了操作性，并在從法蘭上拆下時提供了出色的“防粘”能力。由這種類型的板材制成的墊片由于具有高機械強度和抗吹滅性，在關鍵應用中表現良好。GR1701 具有高達 3600 psi （250 bar） 的工作耐壓性、出色的耐化學性、極低的冷或熱松弛以及最大允許的墊片應力。其優點之一是密封表面具有良好的構象性、出色的扭矩保持性和高密封性。GR1700的熱穩定性優于標準等級的石墨箔。



典型物理特性；



體積密度kg/cm3：1.1

壓縮性：35%

恢復：15%

應力松弛：≤45 MPA

熱蠕變：≤3%

碳含量：≥99%

灰分：≤1%

總硫-ppm：<300

總氯化物-ppm：≤25

總氟化物-ppm：≤10

熱重分析（TGA）：≤3%



插入件數量；



316L SS箔嵌入件數量1/16厚：2

316L SS箔嵌入件數量1/8厚：5
