關于ELBE
這是一家生產車輛和機械工程驅動解決方案的家族企業和市場領先公司。
官方網站：https://elbe-group.de/en/products/
德國Elbe主要產品有:德國ELBE萬向聯軸器、德國ELBE萬向節、德國ELBE離合器、德國Elbe傳動軸、德國ELBE十字軸。
萬向聯軸器及elbe主要產品介紹
一、聯軸器所聯兩軸的相對位移
制造誤差
安裝誤差 被連接的兩軸不能精確對中
受力變形
設計需要
兩軸線的相對位移包括：軸向、徑向、角度、綜合
二、聯軸器的分類
聯軸器分為；
1.剛性聯軸器
2.撓性聯軸器
剛性聯軸器又分為；
凸緣聯軸器
套筒聯軸器
夾殼聯軸器
撓性聯軸器又分為；
無彈性元件聯軸器
有彈性元件聯軸器
無彈性元件聯軸器細分；
齒氏聯軸器
十字滑塊聯軸器
滑塊聯軸器
萬向聯軸器
滾子鏈聯軸器
有彈性元件聯軸器細分；
彈性套柱銷聯軸器
梅花形彈性聯軸器
輪胎聯軸器
膜片聯軸器
星形彈性聯軸器
萬向聯軸器作用:
傳遞兩相交軸之間的動力和運動，而且在傳動過程中，兩軸之間的夾角還可以改變。
萬向聯軸器有多種結構形式，例如：十字軸式，球籠式、軸承式等。
elbe品牌萬向軸主要為十字軸式。
elbe萬向聯軸器系列；
0.100，0.200，0.300，0.400，0.500，0.600，0.700，0.800
系列介紹；
0.100系列
最大偏轉角度35°，法蘭或輪轂連接，最大扭矩35000Nm
0.200系列
最大偏轉角度45°，輪轂連接，最大扭矩1300Nm。
0.300系列
最大偏轉角度45°，法蘭連接，最大扭矩15200Nm。
0.400系列
雙萬向節，最大偏轉角度55°，最大扭矩6100Nm
0.500系列
帶長轉向軸的雙萬向節，最大偏轉角50°，最大扭矩16900Nm。
0.600系列
精密萬向軸，滾針軸承接頭，最大偏轉角45°，
最大扭矩250Nm，最大轉速5000rpm。
0.700系列
銷和塊萬向軸，滑動軸承接頭，最大偏轉角度45°，
最大扭矩450Nm，最大轉速1000rpm。
0.800系列
球窩萬向軸，球型接頭，最大偏轉角35°，
最大扭矩1370 Nm，最大轉速500rpm。
完整型號:
0. 105. 100. 0001
尺寸代號
Smin=(壓縮后最小長度） 工廠每個類別有一個最小尺寸，客戶需要提供實際尺寸。
X=(可伸縮長度） 一般為固定值
注意：如果萬向軸為固定長度，不可伸縮的類型，則不需要提供X值。
示例：
0.105.100 S=280mm X=25mm

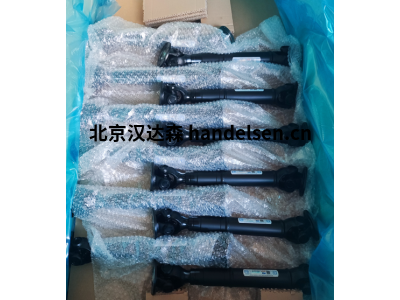

庫存產品；
型號：0.107.110
壓縮長度 S= 420mm 伸縮長度 X= 70mm
法蘭直徑：Ø75mm
兩端各6個ø6mm連接孔
管徑=Ø40mm
額定扭矩= 920 Nm
最大扭矩= 1200 Nm
