kelgate R3激光設備為卡丁車定位設計-快速且易用

kelgate R3激光設備為卡丁車定位設計

激光對準

Kelgate為卡丁車定位設計了一套高質量的激光產品，提供具有成本效益和直觀的系統。

描述

Kelgate 激光主套件可計算前束、外傾角、腳輪，并測量底盤方直度。前后激光器都以磁性方式安裝在車軸上。

該系統快速且非常易于使用。

調平前激光器并集中轉向?qū)⑻峁┠_趾和外傾角讀數。

然后只需轉動方向盤即可測量腳輪。

Kelgate 后部激光系統與前部激光系統結合使用，以測量底盤的方正度。磁化的后單元安裝在后軸上，

一旦調平，就會給出彎曲、扭曲和螃蟹的讀數，這可能是由彎曲的底盤或車軸引起的。

激光裝置均由飛機級鋁制成，以確保它們經久耐用，并具有出色的外觀。

提供了完整的說明，解釋了卡丁車設置的原理以及使用 Kelgate 系統的分步指南。

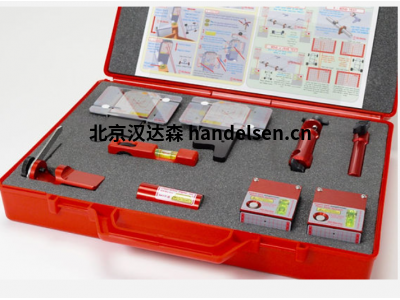

R3 激光主套件案例

激光主套件 - 僅箱子

將所有 Kelgate 激光設備安全地存放在一個地方。 如果您已經擁有多臺激光設備，

并希望用一個箱子將它們?nèi)垦b在一起，那么它將是您的理想之選。

箱子上有一個定制的泡沫切口，可放置所有 Kelgate/R3 激光設備，并在一張大的 A4 卡上附有使用說明。

R3 前對準激光系統

Kelgate R3 前激光系統只需一次簡單的測量即可計算前束和外傾角。這對激光器以磁性方式安裝在短軸上，

一旦轉向集中，即可立即提供前束和外傾角讀數。

R3 腳輪對準激光系統

只需轉動方向盤即可測量腳輪角度

- 與前置激光系統配合使用

R3 激光鏈?zhǔn)杰囕喍ㄎ粌x （4mm）

鏈輪對齊可減少鏈條上的側向應力，消除因錯位而造成的阻力和過度磨損。

該裝置還用于在前輪與 R3 轉向柱扶正器對齊時集中轉向柱。

R3 轉向柱扶正器

在前端對齊之前和期間，轉向必須集中。轉向柱扶正器將找到轉向中心，并在進行調整時指示與該中心的任何偏差。

- 與前激光系統和鏈輪定位儀配合使用

Centraliser 的一個很棒的配件是方向盤約束裝置，可在單獨的列表中獲得。

*請注意，使用此扶正器需要鏈輪定位器。

R3 方向盤約束

在前端對齊過程中，轉向必須保持集中。這種方便的約束確保轉向柱在校準前對齊時不會移動。

如果與轉向柱扶正器（找到轉向中心）一起使用，則會立即指示任何偏離中心的情況。

R3 Magtronic 后對準激光系統

Kelgate 后部激光系統與前部激光系統結合使用，以測量底盤的方正度。磁化的后單元安裝在后軸上，

一旦調平，就會給出彎曲、扭曲和螃蟹的讀數，這可能是由彎曲的底盤或車軸引起的。

激光裝置均由飛機級鋁制成，以確保它們經久耐用，并具有出色的外觀。

R3 激光鏈?zhǔn)杰囕喍ㄎ粌x （7mm）

鏈輪定位儀可確保您的發動機鏈輪和鏈輪對齊。這減少了鏈條上的側向應力，消除了因錯位而造成的阻力和過度磨損。

該裝置還用于在前輪與 R3 轉向柱扶正器對齊時集中轉向柱

我們目前正在重新設計鏈輪定位儀，預計將在春季的某個時候制造新版本

kelgate R3激光設備為卡丁車定位設計
