德國Sensor Instruments 高頻對比度傳感器 SPECTRO-1 系列
品牌簡介：
Sensor Instruments GmbH 是一家富有創造力和不斷擴張的公司，總部位于德國東南部美麗的巴伐利亞森林。
我們公司的重點是光傳感器。在這里，我們?nèi)娜獾赝度氲椒浅Ｌ厥獾奶魬?zhàn)中。作為開發和生產用戶專用傳感器的專家，我們在國內和國際上都享有盛譽。

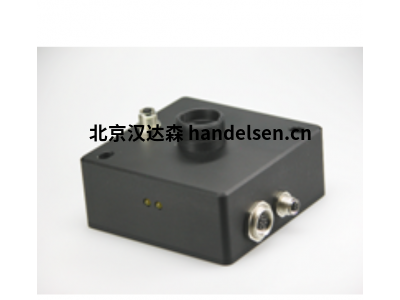

高頻對比度傳感器 SPECTRO-1 系列
用于紫外、可見光和紅外范圍
的高頻對比度傳感器 SPECTRO-1傳感器是對比度傳感器，幾乎可以實時再現最小的亮度差異。輸出端提供模擬和數字信號。在光纖類型（FIO）的幫助下，可以控制透射光和入射光操作。
由于使用了不同的光源（除了白光版本外，還提供具有紫外、紅光、藍光和紅外光源的變體），因此可以從紫外范圍控制到可見光范圍，最高可達紅外范圍。由于類型種類繁多，可以實現高達約1000毫米的物體距離。
借助 Windows® PC 軟件 SPECTRO1-Scope，傳感器可以很容易地進行參數設置。該軟件的集成示波器功能允許實時跟蹤信號。
SPECTRO-1系列的對比度傳感器可以控制無源和有源物體。該軟件允許您從被動對象切換到主動對象。傳感器的模擬輸出通知當前對比度值，而數字輸出可用于檢查相應物體是否在允許的公差范圍內。
SPECTRO-1 對比度傳感器以其 200 kHz 的高掃描頻率給人留下深刻印象。
? 類型選擇
–COF（共聚焦光學）
發射和接收光學器件聚焦在相同的距離上。發射光學元件集成在接收光學元件中，從而實現了非常緊湊的設計。-COF系列的特點是遠距離光斑尺寸小，這意味著即使是遠距離（<1000mm）的小物體也可以可靠地檢測到。除了白光類型外，還有紫外線范圍的變體（這里，UV-A光用于發射器側，可見光波長范圍在接收器側評估;因此，-COF-UV類型被考慮用于控制熒光物體）以及紅色激光（-COF-LAS和-COF-LAS-CYL，因此可以在較大的傳感器距離上產生十分之一毫米范圍內的光斑尺寸，此外，還可以實現光學上非常窄的濾波） 可供選擇。
–DIF（通過體積漫射透鏡的漫射光）
在此過程中，發射器 LED 發出的光極度膨脹，導致光澤度極高降低。因此，有光澤的黑色表面也會被傳感器感知為黑色，因此不會出現與光澤相關的灰度偏移。
–DIL（通過表面漫射透鏡的漫射光）
這里的目的是減少光澤效果。直接反射對灰度值（對比度）的確定有干擾作用，這意味著閃亮的黑色物體也可以被檢測為灰色，即看起來比平時更亮。通過使用表面漫射盤可以減少直接反射，因?yàn)橥干涔獾穆洳糠衷黾恿恕?/div>
–FCL（通過使用透明玻璃板的定向光）
環形發射器 LED 在傳感器指定的距離處與窄帶光錐相遇（例如，在距物體 50 mm 的傳感器距離處為 -50-FCL）。接收光學元件可以暴露在漫射光和直接反射光下。這導致了灰度值（對比度）和光澤度的綜合評估。因此，當使用這種傳感器技術時，有光澤的黑色物體與黑色啞光物體不同。除了白光LED版本外，還有IR型（860nm），也可用于濁度控制等。
–POL（通過偏振濾光片的偏振光）
傳感器技術在發射器和接收器側都有一個偏振濾光片。兩個濾光片的偏振方向相互旋轉90°，使相同偏振方向的光無法通過接收濾光片。由于偏振方向僅通過漫反射（即不通過直接反射）改變，因此這種類型非常適合光澤抑制，也適用于檢測透明塑料薄膜（也可以檢測其旋轉方向），因?yàn)檫@些薄膜也具有一定的偏振效應。
–UV（使用UV LED）
在這種變體中，發射器 LED 發出的紫外光被熒光物體部分轉換為可見波長范圍，然后可以在接收側檢測到。
–FIO（用于連接 FIO 系列的光導和頂部安裝光學器件）
有多種光學透射光和反射光可供選擇。結合相應的頂部安裝光學器件，在反射模式下可以實現從直徑 0.2 mm、物距 10 mm 到 500 mm 物距和 50 mm 光斑尺寸的光斑尺寸，另一方面可以橋接高達 2000 mm 的發射器-接收器距離。除了白光 LED 版本外，還提供 UV-A、藍色、紅色和紅外波長范圍（860 nm 處的濁度控制）的變體。
測量原理 SPECTRO-1 with SPECTRO1-Scope（Windows® PC 軟件）
SPECTRO-1系列傳感器采用單通道設計。這意味著它們記錄來自接收器的模擬信號并對其進行評估。各種光源，如白光、紫外線、紅外光甚至激光都可以用作發射器。接收器適用于發射器。采集的模擬信號通過電壓輸出和電流輸出輸出。
借助軟件，可以為模擬信號選擇不同的評估模式。根據評估模式，模擬信號的狀態通過 2 個數字輸出輸出。數字輸入允許對傳感器進行外部“示教”。另一個輸入允許模擬輸出信號“凍結”在正輸入邊沿上。
使用SPECTRO-1傳感器采集信號非常靈活。傳感器可以在交替光模式（交流模式）下操作。在這里，傳感器不受外來光的影響。也可以設置直流模式。在這里，傳感器速度非?？?。OFF功能關閉傳感器上的集成光源并切換到直流模式，然后傳感器可以檢測到所謂的“自照明器”。集成光源的無級可變調節以及接收器信號的可選放大和 INTEGRAL 功能使傳感器幾乎可以調整到任何表面或任何“自照光器”。
微控制器提供模擬信號的 12 位模數轉換，允許記錄和評估信號。此外，SPECTRO-1傳感器還為智能信號處理提供了多種選擇，例如污染補償。
參數和測量值可以通過 RS232 或以太網（借助以太網適配器）在 PC 和傳感器之間交換。所有參數都可以通過接口存儲在傳感器的非易失性EEPROM中。
PC軟件簡化了傳感器系統的參數設置、診斷和調整（示波器功能）。此外，該軟件還具有數據記錄器的功能，借助該記錄器，數據會自動記錄并存儲在PC的硬盤驅動器上。
SPECTRO-1傳感器在0°C至80°C范圍內進行溫度補償。
如果需要固件更新，即使在傳感器系統的安裝狀態下，也可以通過 RS232 非常輕松地進行固件更新。
參數設置后，傳感器在沒有 PC 的情況下繼續以獨立模式工作。
