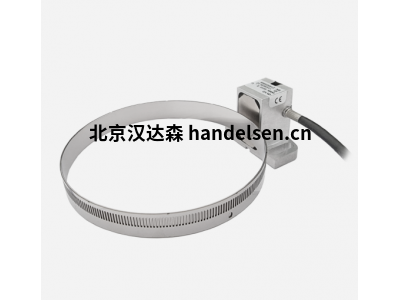

AMO角度編碼器WMF1005 A用于外部掃描應用在印刷機鈑金加工機械

測量實施例

測量法蘭或測量環由不銹鋼制成。

測量法蘭提供標準尺寸，可根據客戶定制形狀和直徑設計。

角度計也有標準直徑可供選擇。從大約80毫米到幾米的所有直徑都可以作為客戶定制的設計來實現。

所有測量法蘭和測量環都提供不同的精度等級。

探針

掃描頭的特點是具有高度的保護性，對污染不敏感。

可以選擇帶有外部連接器電子元件的微型掃描頭和帶有集成電子元件的掃描頭。

1Vss 或 TTL （RS 422） 可用作輸出接口。

典型應用領域

直接驅動，轉臺，旋轉軸，C軸，印刷機，鈑金加工機械，醫療設備，機器人

感應式采樣

AMO測量?jī)x表的之處在于，傳感器單元被設計成平面線圈結構。

它由多個緊密排列的線圈單元組成，傳感器單元由重疊的初級線圈和次級線圈

組成。通過在柔性基板上制造多層技術，傳感器單元可以適應測量法蘭或測量環的任何直徑。

為了感應式樣測分，用高頻交流場激發初級線圈。

感官單位和尺度體現之間的相對運動產生兩個相位移90°的無滯后信號。

通過在傳感器單元上布置多個探針元件，可以在多個分割周期內實現采樣或測量。因此，結合高度精確的體積，可以

實現非常高的信號質量，偏差小于理想正弦形狀的0.1%。這是信號周期內位置偏差小的前提，并且在信號調節中(無

論是在測量?jī)x還是在后續電子中)允許高插值因子。

WMF 1005A 技術參數

分割周期 500µm

外直徑 81,85mm~ 326,45 mm

內直徑 60,00 mm~296 mm

分割精度 ± 7,6“~± 1,8“

最大轉速 11700~2900rpm

AMO角度編碼器WMF1005 A用于外部掃描
