德國原廠ROMHELD 同心夾具,雙作用,最大工作壓力 250 bar



公司介紹：



HILMA-RÖMHELD GmbH是一家德國公司，專注于生產和提供夾緊技術和系統解決方案。他們的產品范圍包括工業夾具、夾緊技術、液壓元件和系統等。該公司在制造業領域享有良好聲譽，產品廣泛應用于金屬加工、塑料加工、汽車制造等行業。

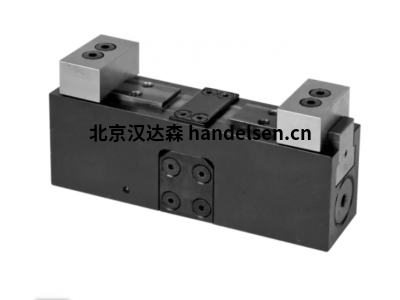

同心夾具

系列 I4.120



最大鎖模力 6.5 和 9 kN

鉗口寬度 40 和 65 mm

雙作用

最大工作壓力 250 bar



描述

I 4.120 夾具，同心夾緊



應用

夾具夾具用于加工單個或多個夾具中尺寸穩定的工件。

由于其緊湊的設計，它們可以布置在非常有限的空間內。夾具夾具特別適用于自動化模式下的批量生產

。

雙作用氣缸功能與中央潤滑和良好的切屑保護相結合，保證了高工藝安全性。



描述

具有同心夾緊功能的夾具夾具由一個非常纖薄的基本主體和 2 個集成液壓缸組成。

活塞力通過導向連接連桿傳遞到兩個夾緊滑塊，從而獲得中心同步。所有螺紋和端口都位于底部，以便在非常有限的空間內節省空間地布置多個夾緊點。如果無法從下方固定，則可以使用用于歧管安裝或管道連接的轉接板。

作為附件，夾爪的坯料也可用于適應工件輪廓。



重要提示

夾具夾具僅適用于外部夾緊。

最遲在 500 次夾緊循環后通過中央潤滑裝置對夾緊滑塊進行潤滑。切勿使用完整的夾緊行程來保證工件的安全夾緊。



最高工作溫度 80 °C



商品編號；



4413051

4413151
