walther帶曲線鎖定的清潔斷開聯軸器CN-100用于卡車或火車裝載站

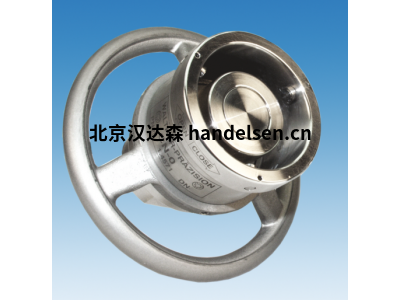

walther帶曲線鎖定的清潔斷開聯軸器CN-100

CN系列無噴射清潔型聯軸器主要用于化學液體的卡車或火車

裝載站。其他應用也是可能的，例如液體食品加工等。

一個很大的優點是能夠連接和斷開加壓至8 bar/115 psi的長

軟管管線，而無需噴射介質。

在空間有限的情況下，由于連接力非常小，CN-025型甚至可以

不使用環夾(可用鉤形扳手代替)。

帶凸輪鎖定的清潔斷開聯軸器，適用于大體積流量。CN系列主要用于化工行業，用于裝載和運輸液體，

例如在軟管站或作為儲罐接頭。

特點

帶卡口鎖緊清潔斷路器聯軸器

非噴射操作

在剩余壓力下連接，見表

外部尺寸小

非常好的流速

適用于真空(連接時)

類型

CN-025、CN-040、CN-050、CN-080、CN-100

大小

25、40、50、80 和 100 mm

打印

高達 25 bar（耦合或去耦）

媒體

水、壓縮空氣、各種液體、燃料、潤滑脂/油、工業氣體

材料

不銹鋼 1.4404 / 1.4571 或同等水平

特殊性

在化學工業中用于各種液體的裝載。由于特殊的設計原理，在壓力（高達 5 bar）下，

長填充軟管管路也可以進行無飛濺的接頭和分離。如果空間有限，可以省去手輪，鎖緊套筒可以用鉤扳手操作。

輔助設備

保護帽和插頭

電子查詢、鎖定狀態

可機械編碼

可鎖定防止未經授權的訪問

技術數據

材料:不銹鋼1.4571

密封件:標準彈性體

耦合溫度范圍: –20 °C ~100 °C

工作壓力 10bar

斷開體積損失 2.3ml

耦合器重量 7.96kg

適配器重量 9.68kg

walther帶曲線鎖定的清潔斷開聯軸器CN-100
