SMW不帶通道的動力卡盤AN-D 165用于汽車工業設備

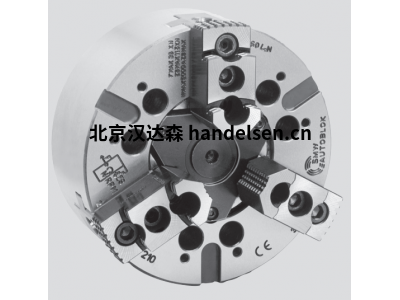

SMW不帶通道的動力卡盤AN-D 165

SMW-AUTOBLOK公司簡介

SMW-AUTOBLOK是一家全球運營的工件夾緊技術集團，在德國梅肯博伊倫和意大利卡普里擁有先進的生產設施。

SMW-AUTOBLOK這個名字代表著在功率、精度、重復精度、成本效益和舒適操作方面最高質量的夾緊系統。

不斷的新發展證明了我們對發展的熱情和創新實力。

技術特點

- 通過楔形鉤傳輸動力

- 防塵、防切屑

- 經過表面硬化處理的卡盤體，具有最高的精度和最長的使用壽命。

AN-D 165技術參數

鉗口數量 2，3

每個鉗口的行程 3.6mm

活塞行程 17mm

最大驅動力 17kN

最大總夾緊力 50kN

最大速度 6000 min-1

質量（不含頂爪） 9.5kg

質量慣性矩 0.032 kg·m2

應用/客戶受益

- 用于卡盤部件

- 也適用于立式機器

形式

AN-D：帶峰值定時英寸（1/16 英寸 x 90°/3/32 英寸 x 90°）的底爪

AN-M：帶公制尖頭（1.5 毫米 x 60°）的底爪 (可使用日式頂爪）

交貨范圍

2爪、3爪或4爪卡盤

1 套帶螺釘?shù)幕瑒訅K

1 套軟頂爪

固定螺釘

訂購示例

三爪卡盤 AN-D 210/A6或2 爪卡盤 AN-M 250 /Z220

型號

AN-D 125

AN-D 165

AN-D 210

AN-D 250

AN-D 315

AN-D 400

應用領域

汽車

OCTG

工業設備

非公路用

航空航天
