ADMOTEC外轉子旋轉變壓器 EK6210系列
主要型號
ADMOTEC KXL1200
ADMOTEC KXL2200
ADMOTEC KXS1000
ADMOTEC KXS2000
ADMOTEC RO3620
ADMOTEC EK620
ADMOTEC EK622
ADMOTEC EK624
ADMOTEC EK626
ADMOTEC EK6210
ADMOTEC FM500
ADMOTEC FM700
ADMOTEC FM750
產品介紹
無旋轉密封件的密封 RVDT
用于腐蝕性氣體和液體環境
無旋轉密封
整體軸承
密封連接器
掃掠角 ±30°
精度優于18arcmin
重復性優于1弧分
可承受高達70bar的壓力

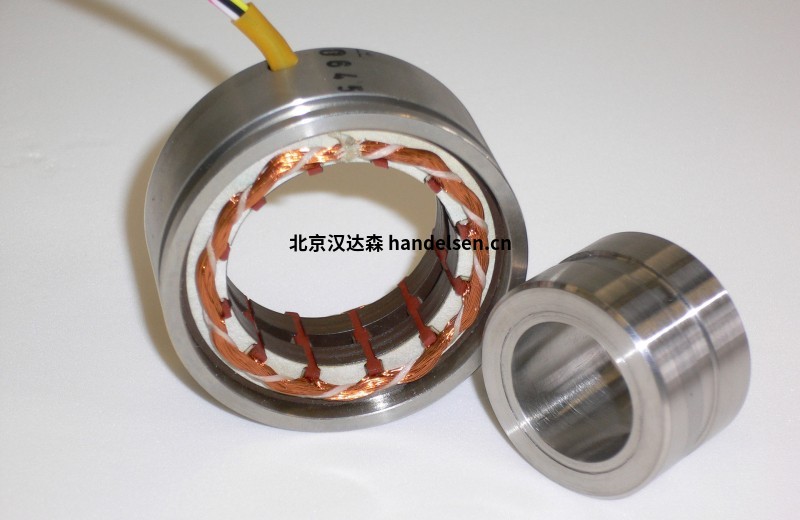

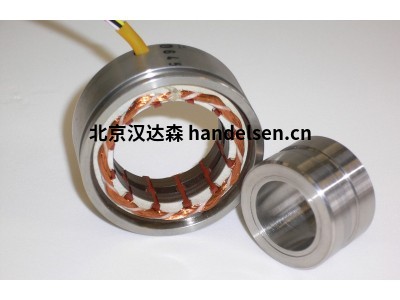

外轉子旋轉變壓器
這種倒置設計的定子在內圈上,轉子在外圈上。
可承受高達1600bar的壓力
速度高達10RPM
轉子孔110mm
無旋轉密封件的雙工解析器
雙工設計(一個外殼中有兩個 Rotasyn),用于冗余
用于在腐蝕性流體和氣體環境中運行
整體軸承
密封的電纜和連接器
花鍵聯軸器
速度高達10,000RPM
可承受高達70 bar的壓力
用于高精度角度測量的航空航天旋轉變壓器
問題 1
一家大型飛機供應商需要一種旋轉角度傳感器(航空航天旋轉變壓器),該傳感器沒有軸封,用于±30°范圍內的液壓執行器位置反饋。
解決方案:Admotec的Solid-Rotor Rotasyn旋轉變壓器
Admotec使用實心轉子Rotasyn航空航天旋轉變壓器開發了這種獨特的“封裝轉子”旋轉變壓器,使轉子能夠直接在液壓油中運行。這解決了軸封問題,從而大大降低了維護成本。
問題 2
一家大型飛機供應商需要一種不帶軸封的傳感器來檢測液壓執行器的轉速。
解決方案:Admotec 的 Rotasyn Aerospace 旋轉變壓器
Admotec使用實心轉子Rotasyn旋轉變壓器開發了這種獨特的“封裝轉子”旋轉變壓器,使轉子能夠直接在液壓油中運行。這解決了高速時的軸封問題,大大降低了維護成本。
問題 3
一家大型飛機供應商尋求一種旋轉變壓器,用于具有盡可能高的平均故障間隔時間 (MTBF) 的永磁電機換向
解決方案:
Admotec使用實心轉子Rotasyn旋轉變壓器開發了這種獨特的旋轉變壓器,其線圈數量僅為通常的一半。這解決了可靠性問題,從而使系統更加安全。
ADMOTEC外轉子旋轉變壓器 EK6210系列
