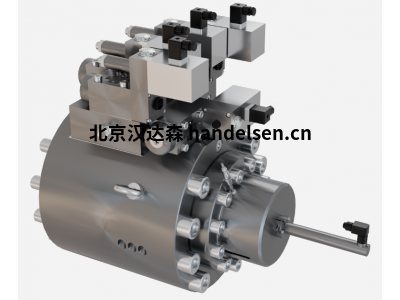

hauhinco 2/2調節閥C3比例控制DN25-DN100 PN500

特性

用于液體介質的液壓控制的換向提升閥。

主動控制的二通控制閥，具有位置控制的活塞位置。

受控活塞位置決定了可變可調的流量橫截面。

閥門由比例二通先導閥驅動。

先導閥由 RE4 數字控制器控制。

閥活塞通過密封件密封在殼體中，因此沒有內部泄漏。

閥門連接板結構與Hauhinco連接圖。

或者，閥門位置可以通過接近開關進行監控。

功能

先導閥 （5、6） 和控制板 （8） 組成 2 通控制閥的先導組。閥體（1）中引導的閥活塞（2）通過控制壓力（X）

在關閉面（5）上產生的液壓壓入閥座（3），前提是開啟器表面（4）由致動的先導閥（5）釋放壓力。

這會將線 （A、B） 彼此分開。通過控制先導閥 （6），開啟器表面 （4） 加壓，閥活塞 （2） 從閥座 （3） 上抬起。

根據控制器規范，先導閥（5、6）被驅動，使閥活塞（2）移動到所需位置。與閥活塞位置類似，調節流量橫截面。

兩個比例先導閥是 NC 的 2 通提升閥。一旦控制關閉，二通控制閥就會保持在最后到達的位置。

如果比例先導組由額外的黑白先導閥 NO （7） 補充，則當控制關閉時，2 通控制閥將移動到安全原位。

先導閥 （5， 6， 7） 通過控制板 （8） 連接到閥體 （1）。閥門的基本位置也可以通過限位開關 （9） 進行監控。

控制面，水。力

A 通道：表面 A1，被動閥打開

B 通道：表面 - A2，被動打開

閥門控制面 （6）：A3，閥門主動

打開控制面 （5）：A4，閥門主動關閉

常規

安裝位置 任何

環境溫度 -10 至 50°C（遵守液壓介質規格）

閥門零件材質 墊片作為材料 不銹鋼， 青銅 丁鈷橡膠、聚四氟乙烯、聚氨酯

技術參數

貨號： 5127726

電感式接近開關，

輸出PNP， 常開觸點，

粘度 0.6 至 100 mm²/s

過濾器細度 25μm

介質 - 溫度范圍 5 至 50°C

電壓  24 VDC

占空比 100% ED

防護等級 IP65

輸出 4 - 20 mA

電壓 21.5 - 30 VDC

電流 0.060 A

電氣連接  三線，插入式連接

附件

用于 2/2 方向控制閥的緊固螺釘

先導閥和控制板的安裝螺釘

磁鐵線盒

先導閥和控制板的安裝螺釘

磁鐵線盒
