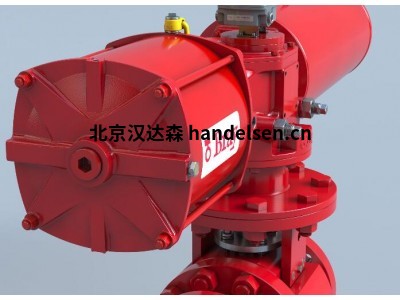

bray 98系列模塊化設計現場配置撥叉式氣動執行機構

技術規格

撥叉式氣動執行機構 - 98系列

輸出扭矩

2,744至885,100 in-lb (310至100,000 Nm)

控制選項

開/關、直接傳動、彈簧回位

溫度范圍

-50°F至300°F（-46°C至149°C）

動力源

氣動

最大許用操作壓力

40 - 150 psi (2.8 - 10.3巴)

防護等級

IP66/IP67M，符合IEC 60529標準

安裝

ISO 5211: 2001(E)、MSS SP-101-1989

供應介質

干壓縮空氣、惰性氣體

認證

ATEX、PED、SIL 3、ABS

測試標準

EN 15714-3:2009

選項

對稱撥叉、傾斜撥叉、延長止動、液壓超控、頂起螺栓、頂起螺栓齒輪驅動超控、液壓減震器、部分行程/鎖定

閥門兼容性

球閥、蝶閥

Applications

緊急關斷

特點和優勢

經過卓越設計和精密制造的博雷98系列氣動執行機構是我們模塊化且完全可配置的產品線的一部分，經優化可直接安裝在博雷閥門上，可提高靈活性和效率并降低成本。98系列執行機構主要適用于氣動操作，最大壓力可達150 psi (10.3巴) ，溫度適用范圍為-50°F (-46°C)至300°F (+149°C)。

特征

緊湊的設計具有較高的扭矩/重量比

模塊化設計便于現場配置

通過精密機加工定心環來確保模塊對準

輸出扭矩范圍為2,744至885,100 in-lb (310至100,000 Nm)

彈簧端部扭矩范圍為2,744至445,261 in-lb (310至50,306 Nm)

標準高級環氧/聚氨酯涂層

工作條件

壓力范圍：40 - 150 psi (2.8 - 10.3巴)

介質：干壓縮空氣/惰性氣體

溫度范圍選項：

標準：-20°F至200°F (-29°C至93°C)

高溫：高達300°F (149°C)

低溫：低至-50°F (-46°C)

扭矩基準：安裝尺寸，符合ISO 5211: 2001(E)標準

配件：軸傳動配件安裝，符合NAMUR-VDE標準

性能測試：EN 15714-3:2009

進入防護：IP66/IP67M，符合IEC 60529標準

安全性：ATEX、SIL 3適用、PED（根據要求）

執行機構

適用于所有流程的執行機構和操作器。電動、氣動、撥叉式及手動

撥叉式氣動執行機構

98系列

輸出扭矩

2,744至885,100 in-lb (310至100,000 Nm)

溫度范圍

-50°F至300°F（-46°C至149°C）

最大許用操作壓力

40 - 150 psi (2.8 - 10.3巴)
