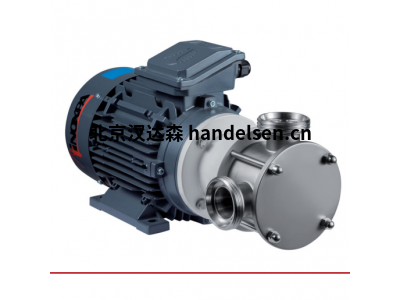

INOXPA射頻柔性葉輪泵RF-20/50雙平面驅動用于乳制品、食用油

射頻泵是一種柔性葉輪泵。由于設計，這些泵是可逆的，自吸式的，可以從最大 5 米的高度吸入。

這種類型的泵設計用于泵送低粘度和高粘度的產品以及含有顆粒或氣體的產品。

主要應用是乳制品、食用油、葡萄酒和飲料的輸送。

工作原理

由于泵殼的偏心形狀，在吸入側產生真空，擴大了葉片之間的體積，從而導致產品吸入。

轉子旋轉，產品從吸入側輸送到輸送側。由于泵殼的偏心形狀，在排放側，葉片彎曲，

減小了它們之間的體積并導致產品排放。

設計和特點

裸軸或緊耦合結構。

可逆和自吸泵。

機加工熔模鑄造套管。

葉輪的雙平面驅動。

外部單機械密封。

易于維護。

材料

與產品接觸的鋼制部件 不銹鋼 AISI 316L （1.4404） 其他鋼制零件 不銹鋼 AISI 304 （1.4301）

 燈籠和軸承支架 GG-22

葉輪 CR（氯丁橡膠）

與產品接觸的墊片 丁腈橡膠

機械密封：

旋轉部碳 （C）

固定部分陶瓷 （Cer）

墊片 NBR

表面光潔度：

內部光亮拋光 Ra<0.8 μm

外部啞光

連接：

DIN 11851

CLAMP

SMS

操作極限

最大流量 28 m³/h

最大工作壓力 2 - 4 bar

溫度范圍(三元乙丙橡膠)  +80°C

最大速度 1450 rpm

型號

RF-02/20

RF-05/25

RF-10/40

RF-20/50

RF-30/65

INOXPA射頻柔性葉輪泵RF-20/50
