Helios前彎式管道風機KVD 200/4/40/20用于高輸送壓力

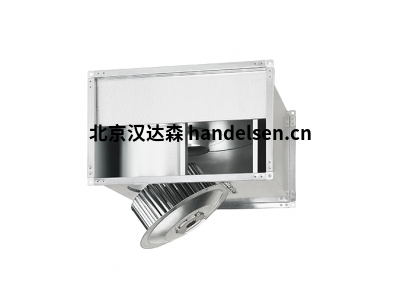

Helios前彎式管道風機KVD 200/4/40/20

描述

Helios離心風道風機，葉葉向前彎曲。電機葉輪單元可以擺動，以便暢通無阻地進入。

低噪音鼓式葉輪采用優化的螺旋殼體，適用于高輸送壓力。緊湊、扁平的設計，

適用于商業和工業領域的排氣和室外空氣系統。

性能

管道離心風機，葉輪葉片向前彎曲，可直接安裝在矩形管道系統中。電機葉輪單元可以擺動。

外殼由鍍鋅鋼板制成，兩側帶有標準化的管道法蘭型材，節省空間的設計，由于采用外擺式電機葉輪單元，

易于維修。 前彎鍍鋅鋼鼓葉輪，效率好，噪音低，氣動優化螺旋殼體;通過噴嘴流入。葉輪電機單元動態平衡。

驅動：三相外轉子電機，內置熱觸點，引出在剪貼板上，封閉式設計，速度可通過5級變壓器或電子方式（無級可變）

控制，也可以通過Helios變頻器進行控制，帶全極正弦波濾波器，繞組帶防潮浸漬，免維護，密封，低噪音滾珠軸承，

長期潤滑。與預組裝接線盒的電源連接 （IP54）。

一般信息

商品編號 05676

項目類型： KVD 200/4/40/20

氣流自由吹氣： 1130 立方米/小時

最大空氣噪聲 （LWA）： 77分貝（A）

操縱： 變壓器/變頻器

額定轉速： 1260 分鐘-1

極數： 4

電壓： 230 / 400 V ， 3 相 ， 50 Hz

電力不受管制： 0.47 / 0.82 安培

額定功率： 0.25 千瓦

輸送機溫度調節： 70 攝氏度

輸送機溫度不受調節： 70 攝氏度

防護等級 IP： 44

絕緣等級： B

通道尺寸： 40/20 毫米

重量： 8.6 千克

接線圖編號： 860

噪音信息

空氣噪音 50 dB（A） 在 4 m 處

外殼輻射 4 m 處為 36 dB（A）

型號

KVD 200/4/40/20

KVD 225/4/50/25

KVD 355/6/70/40

KVD 400/6/80/50

KVW 200/4/40/20
