R+W金屬波紋管聯軸器BK2 15 99用于木工機械包裝自動化系統

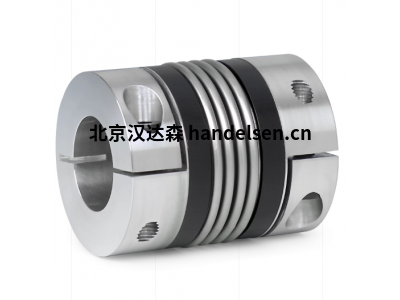

R+W金屬波紋管聯軸器BK2 15 99

描述

帶夾緊輪轂的金屬波紋管聯軸器15 - 10,000 牛米 |易于安裝。

軸-輪轂連接的配合間隙為 0.01 – 0.05 mm。

與其他產品一樣，配合、鍵槽、特殊材料、波紋管和 ATEX 版本可在短時間內完成。

據指令 94/9/EC 用于危險區域 1/21 和 2/22 的防爆區域。

性能

易于安裝

重量輕，轉動慣量小

可選：800系列后張緊系統

設計

兩個夾緊輪轂，每個輪轂都有一個側螺釘

短時間內允許的 TKN 值的 1.5 倍

材料

波紋管：由高彈性不銹鋼制成

樞紐：

最高 80 系列 – 鋁制，可選鋼制

從 150 系列 – 鋼

R+W BK2 15 99技術參數

溫度范圍-30 °C 至 +100 °C

額定扭矩(Nm) 15

聯軸器長度 99

孔徑 8-28

外徑 49

扭轉剛度(10³ Nm/rad) 14

型號

BK2 30

BK2 60

BK2 80

BK2 150

BK2 200

BK2 300

BK2 500

BK2 800

BK2 1500

BK2 4000

BK2 6000

R+W金屬波紋管聯軸器類型

BK1：帶法蘭附件的金屬波紋管聯軸器15 - 10,000 牛米

BK2：帶夾緊輪轂的金屬波紋管聯軸器15 - 10,000 牛米 |易于安裝

BKH：帶分體式夾緊輪轂的金屬波紋管聯軸器15 - 4,000 牛米 |徑向安裝

BKL：帶夾緊輪轂的經濟艙金屬波紋管聯軸器2 - 500 牛米 |低成本設計

BKC：金屬波紋管聯軸器緊湊型，帶夾緊輪轂15 - 500 牛米 |緊湊型設計

BKM：金屬波紋管聯軸器，扭轉剛性，帶夾緊輪轂20 - 1,000 牛米 |高的扭轉剛度

BKS：金屬波紋管聯軸器焊接與夾緊輪轂15 - 500 牛米 |堅固的不銹鋼設計

BK3：金屬波紋管聯軸器，帶錐形夾緊輪轂15 - 10,000 牛米 |高鎖模力

SP3金屬波紋管聯軸器，帶外部夾緊環60 - 10,000 牛米 |高速

BK4 ：用于發動機的金屬波紋管聯軸器15 - 150 牛米 |用于錐形軸端

BK5：金屬波紋管聯軸器，可插拔，帶夾緊輪轂15 - 1,500 牛米 |簡單的軸向安裝

BK6：金屬波紋管聯軸器，可插拔，帶錐形夾緊環15 - 1,500 牛米 |簡單的軸向安裝

BK7：金屬波紋管聯軸器與錐形膨脹芯軸聯軸器15 - 300 牛米 |用于空心軸連接

BK8：金屬波紋管聯軸器，帶ISO機器人法蘭連接50 - 2,600 牛米 |緊湊且扭矩優化
