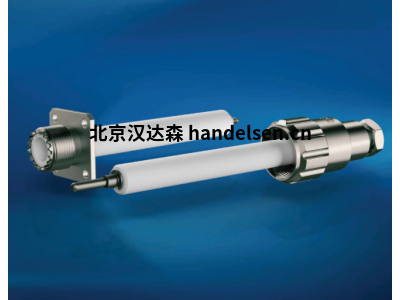

GES單針高壓連接器HSB10高達100 tsd的高品質觸點

特性

工作電壓：10 - 40 kV DC

測試電壓：15 - 60 kV DC

額定電流：30 A

引腳數：1

端接方式：焊接或螺絲

線徑：AWG 14

防護等級：IP 50

可燃性：UL94 V-0或HB

好處

也可提供方形法蘭

也可作為電纜組件提供

防護罩可行

堅固的外殼

優質絕緣材料

高達 100 tsd 的高品質觸點。插拔次數，銀色或金色

技術參數

外殼

鎖緊系統 螺紋接頭

安裝類型（面板安裝連接器）圓形法蘭/4 孔法蘭

外殼材料黃銅 (CuZn)

表面鍍鎳 (Ni)

防護等級（配對連接器）IP50

工作溫度 -30°C 至 +80°C

觸點

端接方式 焊接/螺釘

額定電流 30 A

最大工作電流 40 A

脈沖電流 3000 A

觸點電阻 300 µ?

觸點直徑 2.5 mm [.098"]

最大導線尺寸 AWG 14 / 2.5 mm²

觸點材料 黃銅 (CuZn)

觸點電鍍銀 (Ag) / 金 (Au)

插入/拔出力 5.5 N / 4.0 N

插配周期 100 k

額定溫度 +120°C

絕緣插件

觸點數量 1

絕緣材料 PTFE 或 POM

可燃性等級 PTFE UL94 V-0

可燃性等級 POM UL94 HB

CTI 值 600

工作溫度 PTFE -50°C 至 +200°C

工作溫度 POM -30°C 至 +120°C

絕緣材料組 PTFE / POM I (DIN IEC 60664)

HSB10電氣值

工作電壓 (DC) 10 kV

測試電壓（直流） 15 kV

額定電流 30 A

最大工作電流 40 A

脈沖電流 3000 A

HSB10特性

絕緣材料 PTFE

安裝類型 插座 4 孔法蘭

觸點鍍銀 (Ag) 或 金 (Au)

型號

HSB10 10 kVDC

HSB11 10 kVDC

HSB20 20 kVDC

HSB21 20 kVDC

HSB30 30 kVDC

HSB31 30 kVDC

HSB40 40 kVDC

HSB41 40 kVDC
