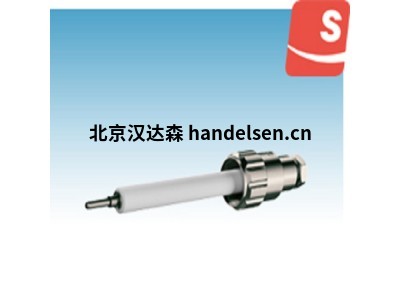

德國GES連接器 Serie S系列單針超高壓插頭



德國GES連接器



 Serie S單極高壓連接器有四種尺寸可供選擇，設計工作電壓范圍為10至40 kVDC。 有些類型的插座可以是方形或圓形法蘭，以便穩定和便于安裝。 此外，可以連接保護屏。 串聯-S的HV連接器特別適合作為任何類型的高壓電源的電壓輸出。



Serie S產品特點

工作電壓：10 - 40 kV DC

測試電壓：15 - 60 kV DC

額定電流：30 A.

體積電阻：300μΩ

極點：1

連接類型：焊接或螺釘

連接橫截面：2.5mm²

防護等級：IP 50

易燃性：UL94 V-0或HB



Serie S產品優點:

可提供方形法蘭

可用作電纜組件

可以連接保護屏

劉超 QQ：2865543976   手機：18510241215 電話：010-64714988-174 傳真：010-84786709-667 郵件：sales21@handelsen.cn

堅固的金屬外殼

zui優質的絕緣材料組

質量接觸高達100Tsd。 交配周期，銀色或金色



Serie S產品典型應用:

高壓電源

靜電過濾器

質譜儀



產品型號：

型號一：Typ HSB10 10 kVDC

電氣特性：

工作電壓（DC）10 kV

測試電壓（DC）15 kV

額定電流30 A.

最大連續電流40 A.

浪涌電流3000 A.

特點：

絕緣PTFE

安裝類型設備插座：方形法蘭

接觸表面銀（Ag）或 金



對應的產品貨號：

7310001 HS10 PTFE電纜連接器，接觸表面鍍銀

7310003 HS10/Au PTFE  電纜連接器，接觸表面鍍金

7311001 HB10 PTFE插座，接觸表面鍍銀

7311003 HB10/Au PTFE插座，接觸表面鍍金



配套的高壓電纜，屏蔽

貨號：3330007工作電壓30 kVDC



型號二：Typ HSB11 10 kVDC

電氣特性：

工作電壓（DC）10 kV

測試電壓（DC）15 kV

額定電流30 A.

最大連續電流40 A.

浪涌電流3000 A.

特點：

絕緣PTFE

安裝類型設備插座：圓形法蘭

接觸表面銀（Ag）或 金



對應的產品貨號：

7310020 HS11 PTFE電纜連接器，接觸表面鍍銀

7310021 HS11/Au PTFE  電纜連接器，接觸表面鍍金

7311020 HB11 PTFE插座，接觸表面鍍銀

7311021 HB11/Au PTFE插座，接觸表面鍍金

配套的高壓電纜，屏蔽

貨號：3330007工作電壓30 kVDC



型號三：Typ HSB20 20 kVDC

電氣特性：

工作電壓（DC）20 kV

測試電壓（DC）30 kV

額定電流30 A.

最大連續電流40 A.

浪涌電流3000 A.

特點：

絕緣PTFE

安裝類型設備插座：方形法蘭

接觸表面銀（Ag）或 金



對應的產品貨號：

7320005 HS20 PTFE電纜連接器，接觸表面鍍銀

7320006 HS20/Au PTFE  電纜連接器，接觸表面鍍金

7321005 HB20 PTFE插座，接觸表面鍍銀

7321006 HB20/Au PTFE插座，接觸表面鍍金

配套的高壓電纜，屏蔽

貨號：3330007工作電壓30 kVDC



型號四：Typ HSB21 20 kVDC

電氣特性：

工作電壓（DC）20 kV

測試電壓（DC）30 kV

額定電流30 A.

最大連續電流40 A.

浪涌電流3000 A.

特點：

絕緣PTFE或POM

安裝類型設備插座：圓形法蘭

接觸表面銀（Ag）或 金



對應的產品貨號：

7320010 HS21 POM電纜連接器，接觸表面鍍銀

7320013 HS21/Au POM電纜連接器，接觸表面鍍金

7320020 HS21 PTFE電纜連接器，接觸表面鍍銀

7320023 HS21/Au PTFE電纜連接器，接觸表面鍍金

7321010 HB21 POM插座，接觸表面鍍銀

7321013 HB21/Au POM插座，接觸表面鍍金

7321020 HB21 PTFE插座，接觸表面鍍銀

7321022 HB21/Au PTFE插座，接觸表面鍍金



配套的高壓電纜，屏蔽

貨號：3330007工作電壓30 kVDC





型號五：Typ HSB30 30 kVDC

電氣特性：

工作電壓（DC）30 kV

測試電壓（DC）45 kV

額定電流30 A.

最大連續電流40 A.

浪涌電流3000 A.

特點：

絕緣PTFE

安裝類型設備插座：方形法蘭

接觸表面銀（Ag）或 金



對應的產品貨號：

7331050 HS30 PTFE 電纜連接器，接觸表面鍍銀

7331051 HB30 PTFE 插座，接觸表面鍍銀

7331150 HS30/Au PTFE電纜連接器，接觸表面鍍金

7331151 HB30/Au PTFE插座，接觸表面鍍金



配套的高壓電纜，屏蔽

貨號：3330007工作電壓30 kVDC



型號六：Typ HSB31 30 kVDC

電氣特性：

工作電壓（DC）30 kV

測試電壓（DC）45 kV

額定電流30 A.

最大連續電流40 A.

浪涌電流3000 A.

特點：

絕緣PTFE

安裝類型設備插座：圓形法蘭

接觸表面銀（Ag）或 金



對應的產品貨號：

7331052 HS31 PTFE 電纜連接器，接觸表面鍍銀

7331053 HB31 PTFE 插座，接觸表面鍍銀

7331152 HS31/Au PTFE電纜連接器，接觸表面鍍金

7331153 HB31/Au PTFE插座，接觸表面鍍金



配套的高壓電纜，屏蔽

貨號：3330007工作電壓30 kVDC





型號七：Typ HSB40 40 kVDC

電氣特性：

工作電壓（DC）40 kV

測試電壓（DC）60 kV

額定電流30 A.

最大連續電流40 A.

浪涌電流3000 A.

特點：

絕緣PTFE

安裝類型設備插座：方形法蘭

接觸表面銀（Ag）或 金



對應的產品貨號：

7332020 HS40 PTFE電纜連接器，接觸表面鍍銀

7332021 HS40/Au PTFE 電纜連接器，接觸表面鍍金

7332030 HB40 PTFE插座，接觸表面鍍銀

7332031 HB40/Au PTFE插座，接觸表面鍍金



配套的高壓電纜，屏蔽

貨號：3330007工作電壓30 kVDC



安裝配件：

6572001 Kontaktstift 2,5 mm versilbert (Ag)

6572005 Kontaktbuchse 2,5 mm versilbert (Ag)

6571025 Kontaktstift 2,5 mm vergoldet (Au)

6571027 Kontaktbuchse 2,5 mm vergoldet (Au)

密封件：

6572092法蘭密封方形，NBR，黑色，對于套接字類型HBx0

6572093法蘭密封，圓形法蘭，NBR，黑色，對于套接字類型HBx1
