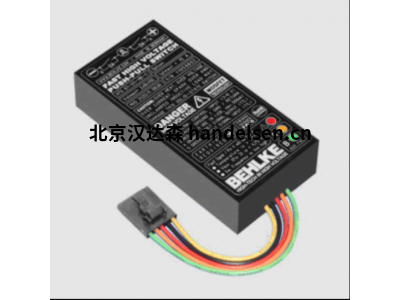

behlke推挽式高壓開關HTS 31-03-HB-AC-C

behlke推挽式高壓開關HTS 31-03-HB-AC-C

說明

BEHLKE推挽式開關具有上升和下降時間。如果您的應用程序沒有 要求全開關速度，

我們建議您使用速度 限制選項 S-TT（上升和下降時間減慢約 50%） 與輸入低通濾波器選件LP組合。

這些選項有助于 將快速高壓的典型高頻困難降至低脈沖電路（例如自振蕩或自重新觸發）和 總體上簡化EMC設計。

特點

● 高壓推挽開關，具有半橋配置的雙向開關路徑

● AC MOSFET拓?fù)浣Y(jié)構允許 負極和 正輸入電壓，開關極無極性變化 - C 用于極性反轉的繼電器電路是 不必要的！

● 上升 和下降時間 相同

● 安全 由于無源開關路徑鎖定而運行，

● 無交叉電流

● 非常適合將高壓方波脈沖精確轉換為電容 負載

● 不需要工作電阻

● 無需大高壓輸入儲能 電容器

產品編號

型號 包含有關電壓、電流和導通行為的編碼信息。 一位數字代表電壓（以 kV 為單位），

最后一位數字代表 破折號表示開啟行為（0 = 固定開啟時間，1 = 可變導通時間）。

破折號后的數字表示電流 以安培 x10 為單位。特殊功能由后面的字母編碼 第二個破折號。

HTS 31-03-HB-C 示例： HTS = 高壓晶體管開關，3 = 3 kV，1 = 可變導通時間，03 = 30 安培，HB = 半橋，

C = 緊湊型系列。

HTS 31-03-HB-AC-C技術參數

電壓[kV] 2 x 3

電流[A] 2 x 30

開啟電阻[Ω]  2 x 10

導通時間[ns] 70...∞

尺寸[mm3] 125 x 38 x 17

緊湊型系列

低自感和極短的過渡次。良好的瞬時抗擾度。

HTS 31-03-HB-AC-C

HTS 31-13-HB-B-AC-C

HTS 41-02-HB-LC-AC-C

HTS 61-01-HB-AC-C

HTS 91-01-HB-AC-C

電源系列

堅固耐用 采用 LC2 技術，具有瞬態保護功能。適用于高 容性、電阻性和電感性負載。

HTS 81-10-GSM-AC

HTS 121-10-GSM-AC

HTS 151-10-GSM-AC

HTS 201-10-GSM-AC

HTS 241-10-GSM-AC

HTS 301-10-GSM-AC

HTS 401-10-GSM-AC

HTS 501-10-GSM-AC

HTS 651-10-GSM-AC

HTS 701-10-GSM-AC

HTS 901-10-GSM-AC

HTS 1201-10-GSM-AC

HTS 1401-10-GSM-AC
