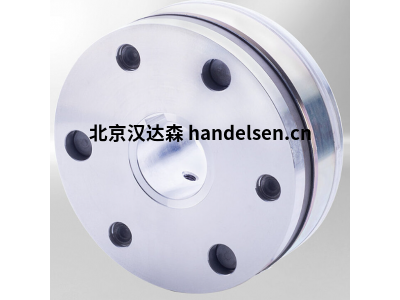

kendrion永磁制動器PM用于伺服電機自動化

kendrion永磁制動器具有高功率密度、高精度和耐用性。它們非常適合用于伺服電機、機器人、

自動化、風力渦輪機、醫療技術以及非電機應用。kendrion提供現成的標準化制動器以及定制的制動器解決方案，

并為其客戶的產品選型提供技術支持。

功能

PM系列即永磁制動器，其制動力是由永磁場產生的。因此，制動器在斷電狀態下工作，

并能夠?qū)崿F(xiàn)以下功能：保持、定位和緊急制動。制動力的消除是由反作用力的電磁場產生的，

即使在斷電的情況下，也能提供高度的安全性。永磁制動器的特點是安全可靠且無殘余扭矩，

并能無背隙地傳遞制動扭矩。

工作原理

永磁制動器的設計是一款單面摩擦的干式制動器。由永磁場產生的力來產生制動效果。為了消除制動作用力，

永磁體的磁通量被一個交替的電磁場所抵消（電磁釋放系統）。

電樞和法蘭輪轂之間的零反沖連接確保了制動扭矩零反沖地傳遞到機器軸上（如電機軸），

并可靠地釋放永磁單面制動器的零殘留扭矩。由于這些特點，永磁制動器是伺服電機應用的理想選擇。

制動器設計

電磁線圈被緊固地安裝在永磁制動器的內外圈之間。連接場線圈所需的飛線在制動器圓周上出口。

安裝在內外環法蘭之間的永磁體產生軸向的制動作用所需的磁場。

銜鐵與軸套通過分段彈簧和鉚釘緊固件連接，以建立一個可軸向移動、防扭和無摩擦的連接。

這確保了在水平或垂直制動過程中零殘余扭矩。

永磁制動器的銜鐵和外圈之間的額定氣隙在制動器安裝過程中可以調整（例如通過安裝公差）。

軸套與設備軸（如電機軸）的連接方式是防扭并軸向固定的。永磁磁場吸引并拉動銜鐵與外環或內環摩擦接觸，

產生制動作用。當對永磁制動器的電磁線圈施加直流電時，交變的電磁場抵消了永磁場對銜鐵的作用力，

制動器被釋放。除了分段彈簧施加的最小力，被制動的軸不受其他任何軸向力的影響。

特性一覽表

無背隙扭矩傳遞

在任何安裝位置都是零殘余扭矩

環境溫度-5°C至+120°C

銜鐵的無磨損軸向運動

技術規格

額定扭矩范圍 0,01 Nm - 240 Nm

電壓 DC 24 V

防護等級 IP 00

溫度范圍 -5 °C ~ +120 °C
