stuewe GF連接法蘭萬向軸聯軸器圓柱形軸端應用輸送

萬向軸聯軸器： GF

連接標準萬向軸

使用領域

傳動系統

技術

輸送

設備

鋼鐵和

軋機設備

造船

測量和

測試設備

所有類型都可以通過鋅和鎳涂層或具有適當防腐等級的油漆來防止環境影響。

防腐等級的油漆。我們可以提供符合

我們既能提供符合 RAL 顏色范圍的理想顏色，也能提供潤滑劑符合 NSF H1 標準的產品。

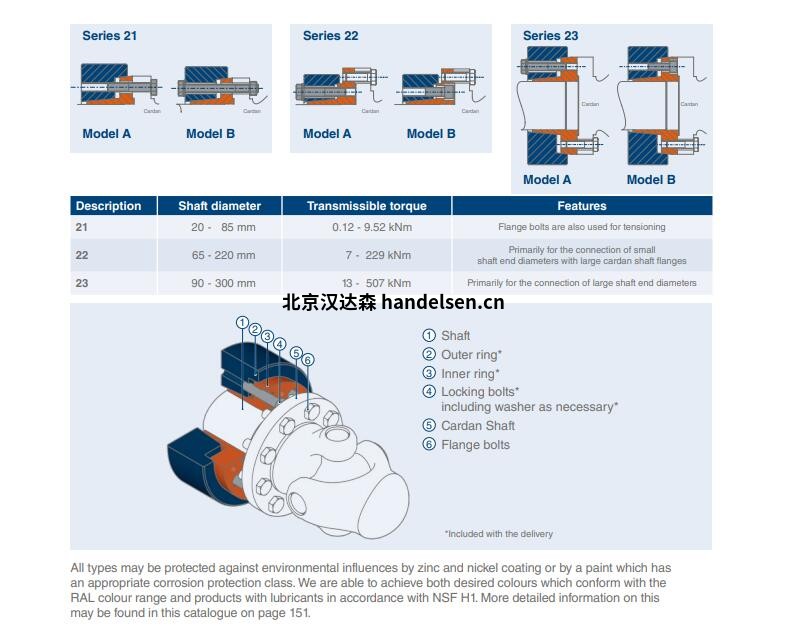

GF - 型萬向軸聯軸器

21 系列

代碼

山

 Pax = 0 時連接法蘭的最大傳遞扭矩

Pax 當 Mt = 0 時，連接法蘭的最大傳遞軸向載荷。

 = 0

Ma

 鎖緊螺栓的最大擰緊扭矩（另見 "安裝和拆卸說明）

GF - 型萬向軸聯軸器

系列 22

代碼

山

 Pax = 0 時連接法蘭的最大傳遞扭矩

Pax 當 Mt = 0 時，連接法蘭的最大傳遞軸向載荷。

 = 0

Ma

 鎖緊螺栓的最大擰緊扭矩（另見 "安裝和拆卸說明"）。

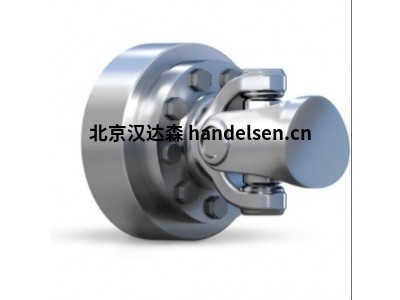

GF 型萬向軸法蘭非常適合將標準萬向軸連接到圓柱軸上。它的顯著特點是具有最佳的動力傳輸、簡單快速的裝配以及在不同扭矩或沖擊扭矩情況下的安全連接。

此外，STÜWE 還可根據要求提供非標準的連接尺寸。

應用描述

GF 型萬向軸連接法蘭適用于將標準萬向軸連接到圓柱形軸端。

軸端。它的特點是在扭矩變化或顛簸的情況下，具有最佳的動力傳輸、安裝簡便和連接安全。

在扭矩變化或顛簸的情況下也能安全連接。在標準供貨計劃中，有三個系列（21、

22、23）三個系列，每個系列有兩種型號，這樣就有了實現理想連接的最佳差異。
