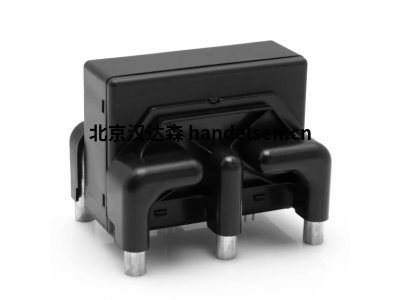

VAC差分電流傳感器4645-X150用于汽車充電/變頻器

VAC差分電流傳感器4645-X150用于汽車充電

最高精度，實現最大電氣安全性

差分電流傳感器

閉環差動電流傳感器，帶有VAC發明的磁性探頭，可實現最高精度。

VAC 差分電流 （DI） 傳感器涵蓋 30 mA 至數安培的差分電流。

好處

最大初級電流高達 200 A

具有集成初級導體和初級導體開口的型號

最高精度的 DI 檢測精度為 <1.5 %

頻率范圍 DC 至 10 kHz

UL 認證符合 UL508

集成 EMI 屏蔽

+5 V單電源和電壓輸出，可直接連接A/D轉換器

典型應用

光伏逆變器

電動汽車充電

變頻器

功能

差動電流傳感器的一個重要安全功能是監測整個系統的漏電流對地。這種系統由光伏模塊或電機與逆變器組合，

或電網與電池組合組成。有缺陷的系統可能會對人類造成危險或引起火災，

因此相應的標準要求逆變器或充電器在對系統或人類造成危險之前斷開與電網的連接。

泄漏電流是意外的，因此對地的故障電流是不可控的，可以包含直接部分和交替部分，

因此需要對 AC/DC 敏感的監控。關鍵部件是VAC差分電流傳感器，

其測量值作為輸出電壓傳輸并由控制系統進行評估。

通常，應使用帶有AC/DC敏感差動電流傳感器的保護裝置，用于可能發生平坦或脈動直流電的地方，

其量大于零。其他示例包括電源或不間斷電源。

4645-X150技術參數

編號 T60404-M4645-X150

初級額定電流 50A

差動額定電流 0.3A

負載電阻 2000

輸出額定電流 0.3MA

匝數比 1:1000

測量范圍 ±0.85A

測量精度 1%

線性 1%

偏移電流 0.01 mA

響應時間 35 µs

延遲時間 35 µs

頻率范圍 DC...10 kHz
