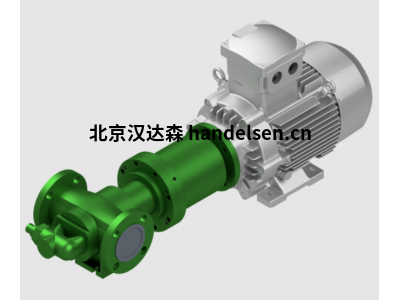

dickow齒輪泵GM 080用于高粘性/有毒/易爆介質

dickow齒輪泵GM 080用于高粘性介質

描述

GMB型是帶磁力聯軸器的內嚙合齒輪泵。泵只有兩個運動部件，葉輪和轉子。

該泵始終配備一個易于調節的安全閥（旁路）。該泵具有永磁聯軸器，安全殼將流體密封到外部。

內部循環電流消散了渦流損耗產生的熱量。

泵軸的軸承發生在滑動軸承中。直接安裝驅動電機，無需額外的軸承和機械聯軸器。

噴嘴的位置既是傾斜的，又是相反的。

應用

生產粘性到高粘性介質

生產有毒、易爆和一般污染的介質

泵水力學

堅固的泵設計與堅固耐用的堅固的材料使泵的使用壽命更長轉子和惰輪由堅固的材料制成，可以處理高粘度

運行的壓力不需要鋼質旋轉升級。革命性的潤滑方法通過減少摩擦延長整體使用壽命。

設計

多極磁性的單一元素聯軸器由永磁體制成材料"鉆彩"與無限的生命時間到了。從動轉子中的磁體是全密封的，

不與液體接觸。動力通過一組外部磁體傳遞到密封的液體端。內外磁環通過磁力鎖在一起，起同步耦合作用。

內磁環將所需的轉矩直接傳遞給轉子。如果可以進行溫度監測，磁耦合過載和打滑不會導致退磁。如果隨后需要增

加電機功率，聯軸器的標稱功率可以通過增加磁體來增加。

技術數據

最大 Q 值：32 m³/h

工作壓力：12 bar

溫度：250°C

最大轉速：700 min−1

墊片/機械密封：磁力聯軸器

安裝方式：臥式

自吸：是

軸承：滑動軸承

材質：球墨鐵/鑄鋼、奧氏體鋼

防爆等級：2 類 / 1 區
