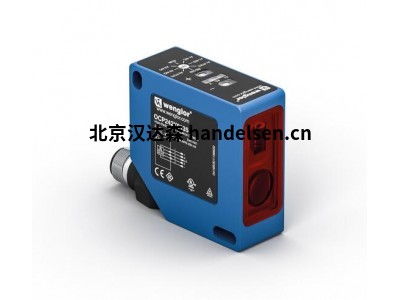

WENGLOR OCP162H0180三角測量角度測量原理激光測距傳感器

傳感器

傳感器是智能機器的感官。 由于功能原理多種多樣，使用傳感器可以快速、可靠和可持續地解決各種自動化應用問題。 從光電傳感器到超聲波傳感器、接近開關和流體傳感器以及安全技術，再到傳感器工作和參數化的軟件解決方案，廣泛的產品系列為各種工廠自動化提供適當?shù)慕鉀Q方案。 除了多種功能原理外，用戶還可從多種結構形式中獲益，從而能將傳感器安裝在各種工業設備上。

特點概覽

高分辨率20 µm (Resolution-Mode)

直線性0.1 %(Resolution-Mode)

縮放功能

不受材料、色彩和亮度影響的測量值

光學數據

工作范圍 40 ... 160 mm

測量范圍 120 mm

分辨率 20 µm

分辨率(Speed-Mode) 30 µm

直線性 0.1 %

直線性(Speed-Mode) 0.2 %

線性偏差 120 µm

光線類型 激光（紅）

波長 660 nm

使用壽命(Tu = +25 °C) 100,000 h

激光等級(EN 60825-1) 1

最大允許的外來光線 10,000 Lux

光斑直徑

工作距離 40 mm 160 mm

光斑大小 0,4 × 0,9 mm 0,9 × 1,8 mm

激光三角測距傳感器

非接觸式激光三角測距傳感器采用角度測量原理，可在最大 1,000 毫米的近距離范圍內進行可靠的高精度測量。無論物體具有什么顏色、形狀、表面粗糙度和結構，三角測量傳感器都能確保提供穩定的測量值。

該傳感器采用高分辨率CMOS線性陣列和DSP技術工作并借助測量角度確定距離。 通過這樣，能夠確定材料、顏色和亮度相關的測量值偏差。 集成式模擬輸出端可以針對電壓0...10 V(10...0 V)和電流4...20 mA(20...4 mA)編程。
