storzhydraulik標準液壓缸集成式位移編碼器差速氣缸ZW/ZWAS 2511

技術數據

額定壓力：250 巴（25 兆帕）

靜態測試壓力：375 巴（37.5 兆帕）

活塞直徑： 40-250 毫米（其他直徑可根據要求提供）

面積比 j：1.6 和 2

溫度范圍： -20...+80 °C

粘度范圍： 10...600 mm²/s 10...600 mm²/s

提升速度：0-1 m/s，取決于密封件類型

工作介質 礦物油符合 DIN 51524 標準，HFD 流體 HFA、HFB 和 HFC 流體可通過特殊設計實現

安裝類型

ZWAS 2511 系列的安裝類型（不帶連接板）

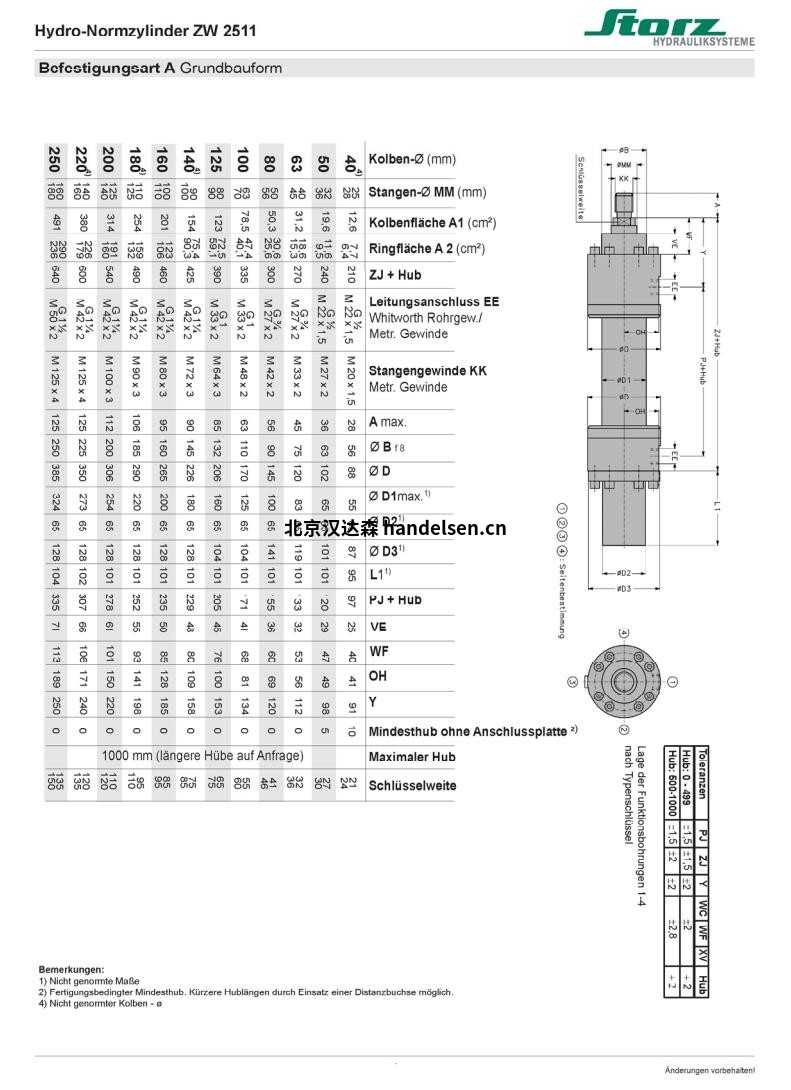

ZW2511_A

A 基本設計

ZW2511_MT4

MT4 耳軸

ZW2511_MF3

氣缸蓋上的 MF3 圓形法蘭

ZWAS 2511 系列的安裝類型（帶連接板）

ZWAS2511_A

A 基本設計

ZWAS2511_MT4

氣缸蓋上的 MT4 圓形法蘭

ZWAS2511_MF3

氣缸蓋上的 MF3 圓形法蘭

液壓缸符合 DIN、ISO 標準

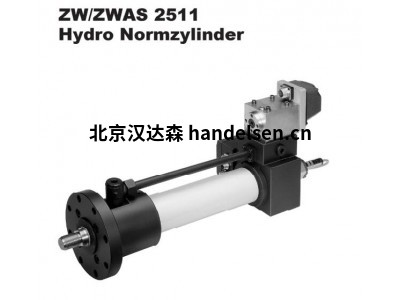

ZW/ZWAS 2511 - 標準液壓缸（DIN 24333） - 額定壓力 250 巴，帶集成式位移編碼器

了解更多： STORZ ZW 2511 或 ZWAS 2511 系列液壓缸配有位移編碼器。這些液壓缸的基本設計源自我們的標準 ZBD 2511 系列。安裝尺寸基本符合 ISO 6022、DIN 24333 和 VW 39D921 標準。

有 3 種安裝方式可供選擇，應用范圍廣泛

公稱壓力 250 bar (25 MPa)

活塞直徑 40 - 250 毫米（默認情況下，每個活塞直徑分配兩個活塞桿直徑，面積比 j=1.6 和 j=2）

適用于不同制造商生產的位移編碼器

精選密封件和活塞桿表面處理及材料，可在各種條件下使用

可提供粘貼式閥門連接板

也可配備安裝式比例閥或伺服閥

對于閥連接板以及任何比例閥和伺服閥，均按照 ISO 4401 標準提供 NG6 和 NG10 孔型

位移編碼器外殼由保護管保護，防止外部機械損壞

也可提供帶 MP6 旋轉眼的特殊版本

請注意：線性偏差、系統分辨率和再現性已在位移傳感器的數據表中列出。
