Behlke HTS 61-15-SiC可變導通時間低電阻開關

1985年成立了原名Behlke Electronic GmbH。Behlke公司在德國法蘭克福，Behlke高壓開關開始僅用于科學目的，Behlke現已成為非常專業且高度可靠的工業產品。Behlke的許多激光和醫療行業的制造商要求用可靠且經濟高效的替代品來替代舊的冷晶閘管陰極管和火花隙以及BEHLKE開關完美地滿足了所有要求。這些開關證明了它們即使在惡劣的工業環境中的長期可靠性。BEHLKE 高壓開關成為數百種專業應用的行業標準。



Behlke開關的特點

--經營電壓從 500 V 到 200 kV

--峰電流從 15 到 16000 安培 （pk）

--二/分噸 從 5 到 32 kA/μs（取決于類型）

--上升時間低至 0.8 ns（取決于類型）

--傳播延遲時間短，抖動低

--連續工作頻率高達 3 MHz

--爆裂 頻率。高達 10 MHz（取決于類型）

--高達 200 kVDC 的安全電氣隔離

--通過簡單的TTL信號（3-6V）輕松控制

--有源輸入濾波器可實現出色的EMC性能

--不短脈沖下的危險不穩定性

--內部時鐘同步以實現低 EMI

--帶快速熱觸發的安全電路

--故障信號輸出和抑制輸入（TTL）

--保證溫度范圍 -40 至 +70 ℃

--各種被動和主動冷卻選項

--用于固定和可變導通時間的開關

--半橋和全橋開關（推挽式）

--經濟高效的放電開關

--所有開關均可用于直流和交流

--高度可靠



Behlke 可變導通時間低電阻開關

非常低導通損耗 由于采用 Slicon Carbide （SiC） 和 Trench-FET 技術。



采用碳化硅 FET （SiC） 或溝槽式 FET 技術，導通電阻極低

帶真繼電器的多功能高壓開關特性

導通時間可通過TTL信號控制

低動態開關損耗和極低的導通損耗

理想用于工業電源應用

堅固耐用關于過載和電壓反轉

優秀對高壓瞬變的 dv/dt 抗擾度



應用 注一： BEHLKE固態開關具有極端 上升和下降時間。如果您的申請不需要完整的 開關速度 BEHLKE建議使用限速選件 S-TT （上升和下降時間減慢約50%）與輸入相結合 低通濾波器選件 LP。限速選項有助于將 快速高壓脈沖電路的典型高頻困難 （例如自振蕩、自重新觸發、振鈴等）并簡化 一般EMC設計。



應用 注二：快速固態開關相對 對來自未箝位感性負載或 接線電感過大。反向電流可能會打開慢速 本征（寄生）FET 二極管以未定義的方式出現，并可能導致 災難性的開關故障，尤其是在關斷階段 與高關斷電流相結合。因此，建議 始終將 FET 開關與快速續流二極管網絡相結合（快速 串行阻斷二極管 + 并聯快速續流二極管），當電感時 負載或高電感接線連接到開關。這 保護二極管網絡可通過單條方式安裝在外部 BEHLKE FDA系列二極管。它也可以集成到 開關模塊作為選件 I-FWDN。





采用 LC2 技術的碳化硅（SiC）開關。 強大的和瞬態證明。非常低的導通損耗，在許多情況下不需要 由于導通電阻極低，因此可采取額外的冷卻措施。

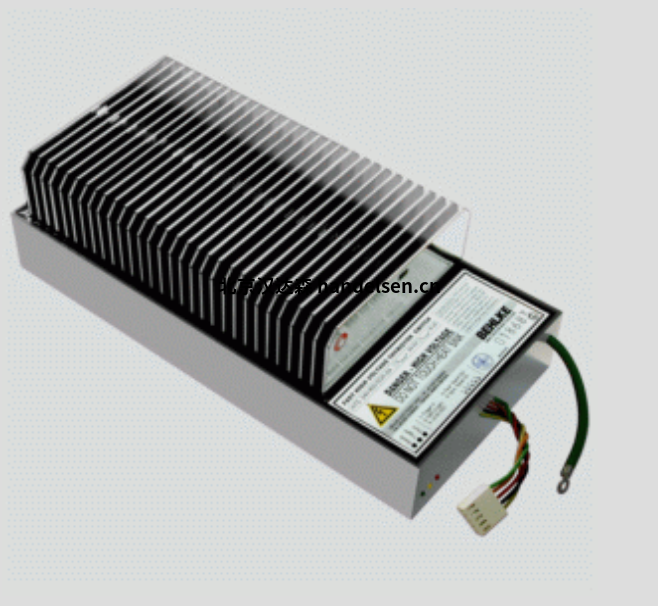

Behlke HTS 61-15-SiC

Behlke HTS 61-30-SiC

Behlke HTS 61-60-SiC

Behlke HTS 61-120-SiC

Behlke HTS 121-15-SiC

Behlke HTS 121-30-SiC

Behlke HTS 121-60-SiC

Behlke HTS 121-120-SiC

Behlke HTS 121-180-SiC

Behlke HTS 121-360-SiC

Behlke HTS 151-15-SiC

Behlke HTS 151-30-SiC

Behlke HTS 151-60-SiC

Behlke HTS 151-120-SiC

Behlke HTS 151-180-SiC

Behlke HTS 151-360-SiC

Behlke HTS 201-15-SiC

Behlke HTS 201-30-SiC

Behlke HTS 201-60-SiC

Behlke HTS 201-120-SiC

Behlke HTS 201-180-SiC

Behlke HTS 201-240-SiC

Behlke HTS 201-300-SiC

Behlke HTS 201-600-SiC

Behlke HTS 241-15-SiC

Behlke HTS 241-30-SiC

Behlke HTS 241-60-SiC

Behlke HTS 241-120-SiC

Behlke HTS 241-180-SiC

Behlke HTS 241-240-SiC

Behlke HTS 241-300-SiC

Behlke HTS 241-600-SiC

Behlke HTS 301-15-SiC

Behlke HTS 301-30-SiC

Behlke HTS 301-60-SiC

Behlke HTS 301-120-SiC

Behlke HTS 301-180-SiC

Behlke HTS 301-240-SiC

Behlke HTS 301-300-SiC

Behlke HTS 301-600-SiC

Behlke HTS 401-15-SiC

Behlke HTS 401-30-SiC

Behlke HTS 401-60-SiC

Behlke HTS 401-120-SiC

Behlke HTS 401-180-SiC

Behlke HTS 401-240-SiC

Behlke HTS 401-300-SiC

Behlke HTS 401-600-SiC

Behlke HTS 501-15-SiC

Behlke HTS 501-30-SiC

Behlke HTS 501-60-SiC

Behlke HTS 501-120-SiC

Behlke HTS 501-240-SiC

Behlke HTS 501-480-SiC

Behlke HTS 701-15-SiC

Behlke HTS 701-30-SiC

Behlke HTS 701-60-SiC

Behlke HTS 701-120-SiC

Behlke HTS 701-180-SiC

Behlke HTS 701-240-SiC

Behlke HTS 901-15--SiC

Behlke HTS 901-30-SiC

Behlke HTS 901-60-SiC

Behlke HTS 901-120-SiC

Behlke HTS 901-180-SiC

Behlke HTS 1001-15-SiC

Behlke HTS 1001-30-SiC

Behlke HTS 1001-60-SiC

Behlke HTS 1001-120-SiC

Behlke HTS 1001-180-SiC

Behlke HTS 1201-15-SiC

Behlke HTS 1201-30-SiC

Behlke HTS 1201-60-SiC

Behlke HTS 1201-120-SiC

Behlke HTS 1401-15-SiC

Behlke HTS 1401-30-SiC

Behlke HTS 1401-60-SiC

Behlke HTS 1401-120-SiC

Behlke HTS 1601-15-SiC

Behlke HTS 1601-30-SiC

Behlke HTS 1601-60-SiC

Behlke HTS 1601-120-SiC



溝槽式場效應管 （Trench FET）

Behlke HTS 051-120-B

Behlke HTS 051-260-B

Behlke HTS 31-12-B

Behlke HTS 31-125-B

Behlke HTS 31-250-B

Behlke HTS 31-375-B

Behlke HTS 61-12-B

Behlke HTS 61-25-B

Behlke HTS 71-62-B

Behlke HTS 71-125-B

Behlke HTS 71-187-B

Behlke HTS 81-12-B

Behlke HTS 81-25-B

Behlke HTS 101-12-B

Behlke HTS 101-25-B

Behlke HTS 101-125-B

Behlke HTS 121-30-B

Behlke HTS 141-62-B

Behlke HTS 151-12-B

Behlke HTS 151-25-B

Behlke HTS 181-12-B

Behlke HTS 181-25-B

Behlke HTS 211-12-B

Behlke HTS 211-25-B

Behlke HTS 211-62-B



產品編號：型號 包含有關電壓、電流和導通行為的編碼信息。 第一位數字代表電壓（以 kV 為單位），末一位數字代表 破折號表示開啟行為（0 = 固定開啟時間，1 = 可變 準時）。破折號后的數字表示電流（以安培為單位） x10。特殊功能由第二個破折號后的字母編碼。HTS 示例 61-15-碳化硅： HTS = 高壓晶體管開關，6 = 6 kV，1 = 可變導通時間，120 = 1200 安培，SiC = 碳化硅（或 B = 低導通電阻溝槽 FET）
