Kendrion雙穩態旋轉電磁鐵PDM050的性能特征
王新宇
QQ:2668476640
手機:13390167995
電話:010-64714988-216
傳真:010-64714988-668
郵件:tk8@handelsen.cn |
|
|
Kendrion是一家荷蘭公司,創立于1911年,是工業和汽車應用領域開發、制造和銷售高質量電磁系統和組件的供應商。主營業務包括制動器、康德瑞恩電磁鐵等。Kendrion在特定細分市場如工業磁系統、工業控制系統、工業驅動系統等領域有很深的耕耘。此外,Kendrion還直接向汽車和系統制造商提供產品,包括螺線管、電磁制動器、電磁離合器、彈簧制動器、制動離合器等。

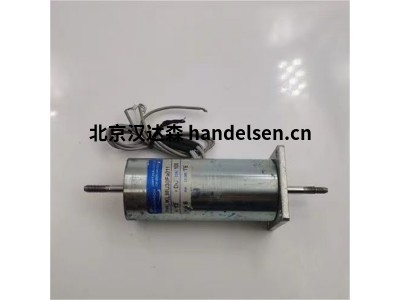

PDM050雙穩態旋轉電磁閥:
康德瑞恩PDM系列的雙穩態旋轉螺線管是極快的開關旋轉磁鐵,可在要求苛刻的分揀和執行任務中實現最佳性能。以不到 10 毫秒的速度,信件、鈔票或包裹可以非??焖俚胤謷秸_的位置。高轉速是通過反轉旋轉螺線管的極性來實現的。安全的終端位置由永磁體實現。所謂的“極化旋轉螺線管”(PDM)因其能源效率而被用作自動化和物流中氣動或電機解決方案的節省成本的替代品。
雙穩態旋轉電磁閥由堅固的鋁制外殼保護。絕緣等級為IP50;使用額外的外殼可以提高到IP65。標稱電壓為 24 或 48 伏;扭矩為 1 Ncm 至 1 Nm。終端位置固定,保持扭矩可達 1 Nm,根據應用的不同,可實現高達 60° 的旋轉角度?;魻杺鞲衅骺梢杂米鳈z查磁鐵是否已到達起始或結束位置的選項。
PDM系列直流旋轉電磁閥的設計與電機的設計非常相似。雙穩態旋轉螺線管由一個裝有多個線圈的定子和一個旋轉排列的極化轉子組成。通過反轉定子線圈的極性,產生轉子的快速旋轉運動。兩個擋塊限制了旋轉運動。旋轉電磁閥以高保持扭矩保持終端位置(由擋塊定義)。這是由于定子和永磁轉子之間的吸引力造成的。
優勢:
高保持扭矩(高達 1 Nm)
使用壽命長(> 1 億次開關周期)
堅固耐用的設計
開關時間短 (10 - 20 ms)
運行安靜
磁鐵的兩個端部位置都由轉子保持,保持扭矩很高。
只持有一個結束位置。這允許螺線管同時“順時針”和“逆時針”操作。
由于PDM旋轉電磁閥系列采用模塊化設計,因此易于實現客戶調整和定制解決方案。
部分型號:
CB型
VC型
QRV型
WCB型
DBB型
E/VE/EB型
ER型
CS/CTE型
