SPINEA H系列軸承減速機，軸上有連續孔，也稱為空心軸設計



公司簡介：

SPINEA, s.r.o. 是捷克的一家公司，成立于1994年，總部位于斯洛伐克的康迪斯洛瓦市。該公司專注于高精度旋轉傳動技術的研發、制造和銷售，產品包括高性能的旋轉減速器、傳感器等。其核心技術是基于創新的蝸輪蝸桿傳動技術，具有高扭矩密度、高精度、低噪音等優點，廣泛應用于機床、自動化設備、航空航天、醫療設備等領域。

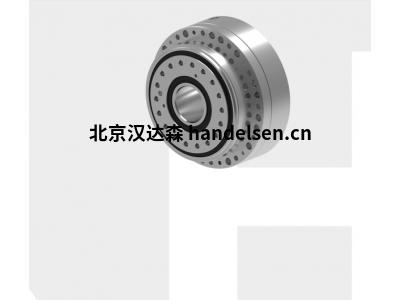

H 系列軸承減速機

H 系列代表了高精度 TwinSpin 減速器，軸上有連續孔，也稱為空心軸設計。通過減速機軸上的連續孔，可以布線電纜、壓縮空氣管、傳動軸等。H 系列是完全密封的，并在整個使用壽命內填充潤滑脂。高精度H系列減速機由精密減速機構和高承載徑向軸向軸承組成。



好處

√ 大軸孔徑

√ 完全密封

√ 齒隙減壓器

√ 高扭矩容量

√ 出色的定位精度和可重復性

√ 高扭轉和傾斜剛度

√ 體積小，重量輕

√ 大傳動比

√ 高效率

√ 使用壽命長

√ 安裝方便



H系列特性



支撐體                          支撐體上的螺紋孔和連續孔

從輸入頁面連接             全密封減速機



輸入軸形狀                  輸入軸提供以下版本：

                                  a） 連續孔

                                  b） 根據要求

安裝和操作特點            高精度減速機，軸上有一個大的連續孔，可以拋出電纜                                   、軟管或驅動軸。適用于通過齒形帶等輸入軸驅動的應                                  用。



H系列訂單規范

名稱           大小                傳動比 批次名稱      軸設計

TS型           70                    75                    H                             13

                  140                  69、115           H                             36

                  170                  69、125           H                             42，46

                  200                  63、125           H                             52，56

                  220                  55、125           H                             62，65



注：改進型TwinSpin H系列發動機側減速器示例訂單代碼：TS200-125-H56-M235-P231。特定修改的名稱M235和P231由制造商定義



 SPINEA H系列軸承減速機，軸上有連續孔，也稱為空心軸設計
