LTN信號傳輸滑環SC020-COAX用于排水管檢查機器人支撐臂燈

LTN公司簡介

LTN Servotechnik GmbH 是一家位于慕尼黑南部的中型工程公司。我們專注于為全球儀器、機械和設備工程客戶開發、

設計和批量生產配件。

用于高清視頻信號的同軸滑環：HD-SDI基于標準SMPTE 292M，3G SDI基于標準SMPTE 424M，6G-SDI部分基

于SMPTE ST 2081，外徑：最大20 mm，

應用示例：排水管檢查、機器人、支撐臂燈、監控?cái)z像頭、視頻系統/閉路電視

規定的值是標準的?？筛鶕?jù)要求提供其他配置。

電氣參數

環數 最多 2 個環，用于同軸電纜 75 Ω

電壓 最大 48 VDC

介電強度 500 伏交流電

絕緣電阻 500 VDC 時為 500 MΩ

機械數據

轉速 10 轉/分

防護等級 IP 51

工作溫度 -20 °C ... +80 °C

電氣連接 Enviroflex RG 179 長度 = 1500 mm

外殼材料 纖維增強聚碳酸酯/鋁

典型應用

4K視頻傳輸：LTN滑環在許多不同的應用中可靠地傳輸負載和信號電流。這些滑環在應用中通常不可見，也無法識別為

技術設備。如SC020

爆破孔鉆床：獨立的旋轉變壓器控制伺服電機速度，也用作動臂的位置反饋系統。旋轉變壓器返回精確的角度位置，

例如在移動式起重機或采礦鉆機上。如R71

翻車機：旋轉變壓器是堅固、可靠的反饋系統，用于精確控制電機速度。幾乎所有使用電機進行特定過程的行業都需

要速度控制電機，例如移動設備（履帶式、起重機、挖掘機、卡車等）。如RE-15

銑邊機：當用銑邊機對木板的邊緣進行成型時，LTN滑環通過傳輸信號、電力和壓縮空氣來控制旋轉的刀盤。

帶旋轉變壓器的伺服電機：旋轉變壓器是堅固、可靠的反饋系統，用于精確控制伺服電機速度。幾乎所有使用電機

進行特定工藝的行業都需要伺服電機。如RE-21

塑料織物生產設備：由塑料織物制成的大袋子用于運輸散裝材料。容量高達 1300 升，它們必須非常堅固。大袋生

產機械的制造商信賴LTN滑環。

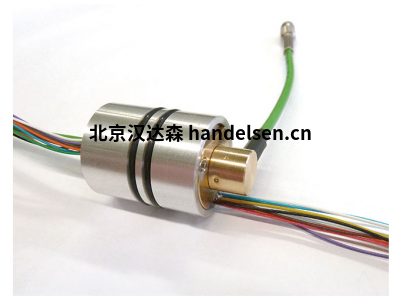

LTN信號傳輸滑環SC020-COAX
