Johnson Pump TopLobe 轉子泵，設計用于處理當今加工行業的大多數應用



公司簡介：

Johnson Pump 服務于眾多工業工程領域以及全球園藝、造船、水處理和汽車市場，始終將客戶需求放在首位。提供廣泛的泵產品組合（基于容積式和離心機構），以及所有必要的附件。通過與全球客戶群的密切互動，Johnson Pump 能夠提供完全符合特定應用要求的重點解決方案。我們的模塊化設計方法促進了這一點 - 它允許組件之間更大的互換性，從而簡化物流方面（由于訂購和存儲更少的零件編號），并允許使用更少的庫存覆蓋更廣泛的不同泵變體。Johnson Pump 產品組合涵蓋內嚙合齒輪泵、葉輪泵和循環泵。所有這些產品都具有強大的性能和持續的可靠性。Johnson Pump 工程團隊設計了低噪音操作設備，并設計了防止碎屑損壞的涂層。

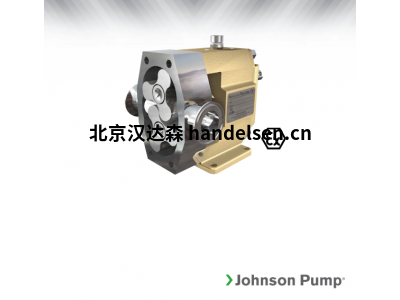

TopLobe - 轉子泵



產品類型：

泵/容積泵

三葉轉子泵，設計用于處理當今加工行業的大多數應用。



特征



TopLobe 系列有 12 種不同的尺寸。軸封選項包括單機械和雙機械密封以及唇形密封。用于垂直或水平安裝的多腳。前蓋加熱/冷卻系統。內置安全泄壓閥作為選件。連接范圍從 20 mm 到 150 mm。



好處



√ 結構簡單、清潔、堅固 - 衛生，產品滯留風險最小，易于通過 CIP、SIP 或手動清潔，清潔停機時間短

√ 易于維護 - 易于維修和維護，齒輪箱結構簡單

√ 輕柔的產品處理 - 傳統的三葉設計提供輕柔的處理、低脈動和處理顆粒的能力

√ 多種軸封可供選擇 - 易于與其他密封類型互換，停機時間短

√ 無墊片油潤滑齒輪箱 - 易于維修，使用壽命更長

√ ATEX認證

√ CE認證



技術數據



轉子外殼： 不銹鋼 316L

轉子：          雙相不銹鋼，F(xiàn)PM，丁腈橡膠

最大容量： 125 米3/小時

最大工作壓力： 22 巴

最大速度： 1 400 轉/分





型號                 位移    標稱連接   壓差額定值  最大泵速     最大扭矩

                       升/轉   大小         bar              轉速           N/M

TL1/0039        0.039    25            22               1450          53

TL1/0100        0.100    25            12                950           53

TL1/0139        0.139    40            7                  950           53

TL2/0074        0.074    25            22                1450         108

TL2/0234        0.234    40            12                950           108

TL2/0301        0.301    50            7                  950           108

TL3/0234        0.234    40            22                1200         400

TL3/0677        0.667    50            12                720           400

TL3/0953        0.953    80            7                  720           400

TL4/0535        0.535    50            22                950           1200

TL4/2316        2.316    100          12                600           1200

TL4/3497        3.497    150           7                 600           1200
