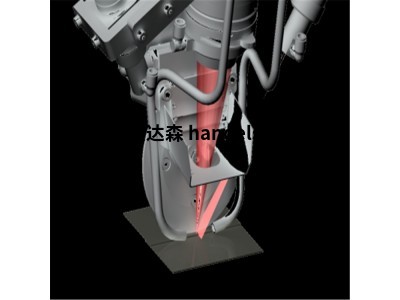

Permanova焊接光學元件WT04 功能特點介紹



Permanova WT04 為鈑金連接提供可靠的光學元件，以實現焊縫。光學元件將高功率激光從光纖末端引導到工件上的焊接點。光學回路建立在模塊中，與Permanova的其他焊接工具模塊一起，為尋找配置提供了絕佳的機會。Permanova WT04 的范圍從帶有單個光學系統的最簡單版本到具有雙推輪、雙面關節跟蹤和電動對焦的全套工具，可以滿足大多數焊接應用的需求。



優點：

堅固可靠的焊接光學元件，適用于1 μm范圍內的激光器

廣泛的冷卻確保了均勻的工藝質量

接頭跟蹤確保焊縫始終位于正確的位置

通過廣泛的監控將計劃外停機降至最低

綜合安全理念

豐富的功能，可實現定制



功能：

光學環本身是焊接工具中最重要的部分。它對激光束進行整形并引導從光纖到焊接點。光學回路提供廣泛的冷卻，通過從光束路徑中去除熱量來延長光學元件的使用壽命。有效的冷卻確保了穩定的溫度，從而確保了焊接過程的一致質量。為確保完美接縫的良好條件，Permanova WT04 使用溫度傳感器在多個點進行監控，而安全玻璃的污垢監測是標準配置，此外還對所有鏡子進行安全監測。Permanova的焊接工具模塊系列可幫助客戶優化光斑尺寸、現場總線、壓力輪和正確接頭位置的組合。WT04 與光纖、盤式和二極管激光器兼容。



可用選項：

光斑尺寸

壓力輪型號

單輪

雙輪

鏡像定位中的單輪

聯合選址協助

聯合跟蹤

關節識別

可調對焦位置/可選工作距離

電動對焦單元

手動調節對焦單元

幾種不同的焦距





技術參數：

功率：連續波高達 10 kW，BPP = 8

波長： 900-1100 nm

光纖連接：LLK-D、QBH

通信：Profinet、Profibus 等

焦距對焦：200、250、300、400、500 mm

準直焦距：160、180、200 mm

集成交叉噴射器

雙層安全玻璃

集成 PlasmoSystem 的選項
