Spieth 自 1953 年以來一直致力于開發、生產和銷售用于機械和設備工程的精密元件。獨特的、獲得多項專有的Spieth 機床元件被全球所有知名的機床制造商和設備制造商所安裝。Spieth 緊定螺母、夾緊套件、導套、導軌、徑向滑動軸承和夾緊螺母在應用中的安全性、性能和成本效益方面具有明顯的優勢。
SPIETH 機器元件
萬能解決方案:采用SPIETH 原理的創新連接技術是現代機器和系統可靠、安全、經濟運行的關鍵,即使在復雜的應用領域也是如此。
在傳統產品達到極限的情況下,SPIETH 的解決方案以高精度滿足嚴格的要求,降低故障率并延長機器正常運行時間。
Spieth 在以下方面擁有全面的專業知識:
傳遞扭矩、徑向力和軸向力,
產生軸向夾緊力,
實現圓柱形或平面滑動面,
支持線性、旋轉或螺絲刀運動,
滿足高精度要求,
實現特殊裝拆優勢,
為了保護線程,
創建可以快速輕松地解決的連接,
創建易于設置和重置的連接。

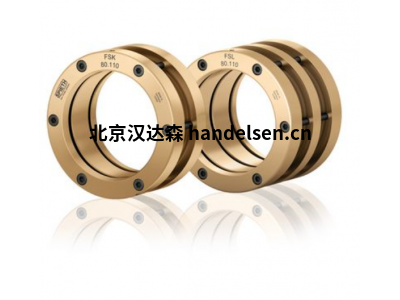

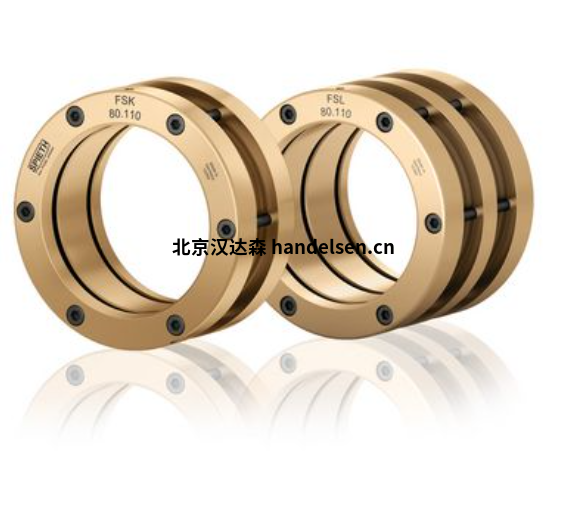

Spieth FSK/FSL 系列導套
采用Spieth 原理的 Spieth FSK/FSL 系列導套為現代機器設計提供了新的尺寸。
通過用于軸配合 g5 的集成調節螺釘進行間隙調節。精確、間隙可調的圓形導軌。價格低廉,隨時可以安裝?;瑒?dòng)摩擦可與小間隙相結合。組裝時可調節。易于制作連接部件。高緩沖性。簡單、快速的組裝和拆卸。
Spieth FSK 20.37 K-13302001
訂貨號:K-13302001
名稱:FSK 20.37
尺寸(d1):20mm
尺寸(d2):37mm
尺寸(K/L):30mm
尺寸(d3):3mm
尺寸(l1):2.5mm
尺寸(l2):15mm
尺寸(l3):15mm
尺寸(l4):16mm
尺寸(d4)max.:6
Zul.徑向載荷值(Fr):1800N
其余型號:
Spieth FSK 20.37 K-13302001
Spieth FSL 20.37 K-13402001
Spieth FSK 25.42 K-13302501
Spieth FSL 25.42 K-13402501
Spieth FSK 30.47 K-13303001
Spieth FSL 30.47 K-13403001
Spieth FSK 35.55 K-13303501
Spieth FSL 35.55 K-13403501
Spieth FSK 40.62 K-13304001
Spieth FSL 40.62 K-13404001
Spieth FSK 45.68 K-13304501
Spieth FSL 45.68 K-13404501
Spieth FSK 50.72 K-13305001
Spieth FSL 50.72 K-13405001
Spieth FSK 55.80 K-13305501
Spieth FSL 55.80 K-13405501
Spieth FSK 60.85 K-13306001
Spieth FSL 60.85 K-13406001
Spieth FSK 65.90 K-13306501
Spieth FSL 65.90 K-13406501
Spieth FSK 70.100 K-13307001
Spieth FSL 70.100 K-13407001
Spieth FSK 75.105 K-13307501
Spieth FSL 75.105 K-13407501
Spieth FSK 80.110 K-13308001
Spieth FSL 80.110 K-13408001
Spieth FSK 85.120 K-13308501
Spieth FSL 85.120 K-13408501
Spieth FSK 90.125 K-13309001
Spieth FSL 90.125 K-13409001
Spieth FSK 95.130 K-13309501
Spieth FSL 95.130 K-13409501
Spieth FSK 100.140 K-13310001
Spieth FSL 100.140 K-13410001
Spieth FSK 110.150 K-13311001
Spieth FSL 110.150 K-13411001
Spieth FSK 120.165 K-13312001
Spieth FSL 120.165 K-13412001
Spieth FSK 130.180 K-13313001
Spieth FSL 130.180 K-13413001
Spieth FSK 140.190 K-13314001
Spieth FSL 140.190 K-13414001
Spieth FSK 150.200 K-13315001
Spieth FSL 150.200 K-13415001
Spieth 導套 - 間隙可調的圓形導軌和夾具 - 由于Spieth 原理,為具有高功率密度和高動態負載的現代、高效和經濟的機器設計開辟了新的尺寸。
易于制造的環境部件可以按照通常的 ISO 公差進行設計。在裝配過程中,可以更好地調整所需的緊密導軌間隙??梢钥紤]周圍部件的微小幾何缺陷以及操作影響,例如更高的溫度 - 并且很容易在以后重新調整游戲。
應用
在機器和夾具制造中,當需要使用滑動導軌的優點(例如高阻尼)并且需要盡可能低的導向間隙時,例如在導向架、圓形托架導軌、尾座套筒、壓挺桿等上,Spieth 的圓形直線導軌元件是選項。除了直線運動外,還可以同時旋轉運動。然而,出于潤滑原因,不允許使用純旋轉運動(滑動軸承)。高加速度值對于適當設計的潤滑劑供應來說不是問題。
FAK/FAL系列導套是圓形直線導軌和夾緊元件,用于精確的套筒/立柱引導,如果套筒/立柱也要在任何位置精確地居中夾緊。例如,這用于機床上的套筒,在停止啟動或進給運動后,需要絕對無間隙。夾緊和松開過程可以根據需要重復進行。
