JAKOB 用于間接驅動的安全聯軸器多系列詳情介紹



關于我們

JAKOB Antriebstechnik 是您在驅動和夾緊技術方面的可靠合作伙伴，專門滿足客戶的特定要求。

50 多年來，我們一直以扭轉剛性金屬波紋管聯軸器而聞名，這是一種特殊形式的伺服聯軸器。漸漸地，我們公司的產品組合中增加了新的產品領域，因此今天我們不僅提供金屬波紋管聯軸器，還提供彈性體或顎式聯軸器，用于最小驅動器的微型聯軸器，以及用于扭矩傳遞距離長達六米的遠距離聯軸器或驅動軸。我們眾多系列的安全聯軸器和扭矩限制器也提供了可靠的過載保護。



安全聯軸器 – 間接驅動



用于間接驅動的安全聯軸器

特點：通過齒輪或同步帶平行驅動 對于間接驅動的過載限制或碰撞保護，JAKOB提供帶集成滾珠軸承的SKB、SKW和SKG系列，以及帶滑動軸承的SKX-L系列。同步帶輪、齒輪或其他附件可以連接到相應的聯軸器法蘭環上，同心度或軸向跳動精度為百分之幾毫米。

在正常運行中，軸承的任務是吸收側向力和軸向力并將其傳遞到驅動軸或輸出軸。通過錐形夾緊環 （SKG）、錐形夾緊襯套 （SKY） 或夾緊環輪轂 （SKB/SKX-L），設定扭矩從軸傳遞到離合器輪轂，絕對沒有間隙和摩擦。如果軸和輪轂之間的關鍵連接足夠，則可以使用具有成本效益的 SKW 型。SKB、SKW和SKY聯軸器由于安裝螺紋的節圓直徑而適用于普通和大型圓盤和鏈輪，而SKX-L系列則設計用于大寬度和小直徑的附件。SKG系列采用集成式滾珠軸承，可實現極其緊湊的設計解決方案。為此，聯軸器體幾乎可以完全沉入扭曲的皮帶輪中，并且力幾乎可以集中施加到軸承上。此外，由于夾緊環夾緊位于軸的內側，因此SKG聯軸器非常適合后續安裝或轉換，即使在非常狹窄的空間內也是如此?？筛鶕?jù)要求提供用于間接驅動的其他類型的安全聯軸器，例如帶獨立滑動軸承或帶釋放機構的安全聯軸器（SKD系列）。



產品系列介紹：

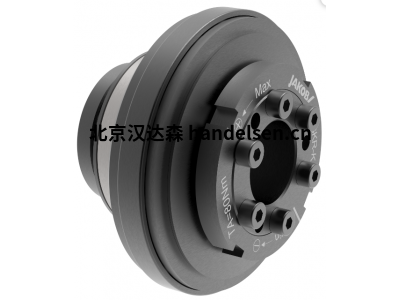

SKR（SKR）

• SKR-K系列帶錐形夾緊襯套

• SKR-N系列帶鍵槽連接

• 堅固的滑動軸承，可實現高承載力和最佳同心度

• 軸徑： 8 - 95 mm



SKB

• 帶易于安裝的夾緊環輪轂

• 帶集成式深溝球軸承

• 實現高承載力和最佳同心度

• 扭矩范圍：0.5 - 9000 Nm

• 軸徑： 5 - 120 mm



SKW

•簡單的彈簧槽連接

•經濟高效的設計

•具有集成深溝球軸承，可獲得較高的軸承力

•扭矩范圍：2至9000 Nm

•軸直徑：6.110 mm
