behlke實驗室高壓開關GHTS 60

非常緊湊。 通過接地插頭手動反轉極性。 15 nF緩沖電容。

behlke GHTS 60 設計

推挽開關單元的模型系列GHTS是現成的脈沖發生器，并特別為電容負載元件，如Pockels單元，偏轉和加速柵格，

離子光學，壓電晶體，脈沖MCP和SEV的。結合一個外部高壓電源和一個控制信號源，可以產生真正的方波脈沖的

振幅為3.000至10.000伏，這取決于類型。的脈沖發生器是電隔離的，因此可以在兩個極性，以及在不同的浮動模式

操作。該裝置包含兩個單開關，交替控制電容性負載元件的充電和放電。由于沒有工作電阻，高壓電源的電流僅用于

為電容性負載充電。充電峰值電流可以在幾納秒內達到幾十安培，但只要負載電容。

充電時，輸出電流幾乎減小到零分。這保證了頂部平整度，無論到脈沖長度。道岔轉換單元仔細檢查針

對所有相關高頻/高頻進行優化電源設計方面，并顯示出色的開關性能特點。

behlke GHTS 60 結構

該裝置由內部驅動電壓的DC/DC變換器、控制和保護電路驅動電路和帶有兩個交替控制開關的開關模塊組成。

開關是由大量的串聯和并聯MOSFET組成的。這些MOSFET具有內在(寄生)二極管，在開關路徑上顯示為并聯二極管。

其結果是定義了開關極性。這意味著當輸入電壓的極性改變時，開關的極性也必須改變。 這僅僅是通過更換后面板的

插頭來完成的。幾個陶瓷電容器內置提供必要的電荷最快的過渡和最佳的脈沖形狀。如果需要較慢的開關速度(例如，

為了減小EMI)，或在輸出應安全地防止短路時，GHTS開關單元可配備200歐姆(標準)的輸出串聯電阻或任何其他電阻值。

behlke GHTS 60 特點

● 脈沖發生器中的高壓開關

● 即用型

● 無需外部組件必填

● 全部脈沖發生器針對系統集成進行了優化

● 實驗室脈沖發生器始終通過 CE 認證

behlke GHTS 60 優勢

真方波脈沖

納秒上升時間

低過沖和下沖

高穩定脈沖頂部

無工作電阻功率

電絕緣

脈沖監視器輸出

可切換信號逆變器

插入式連接器

技術參數

尺寸[mm3] 170 x 110 x 45

電壓[kV] 2 x 6

電流[A] 2 x 15

脈沖寬度[ns] 100

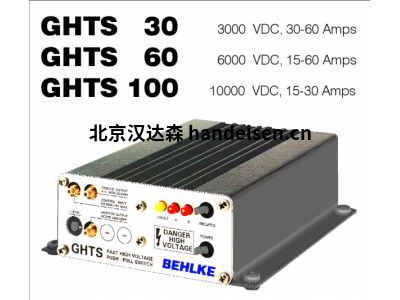

GHTS型號

GHTS 60

GHTS 30

GHTS 30 A

GHTS 100

GHTS 60 A

GHTS 100 A

GHTS 60 B
