Bilz ThermoGrip超薄收縮卡盤 特別適用于模具行業
產品詳情

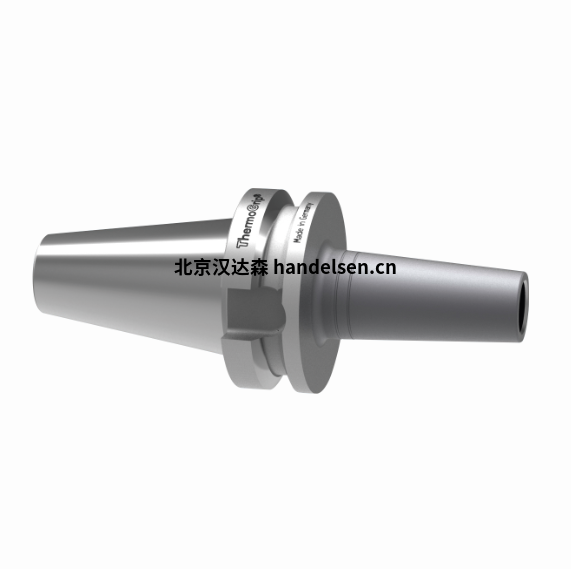

Bilz ThermoGrip超薄收縮卡盤 特別適用于模具行業
應用
應用：硬質合金刀具
的感應收縮 機器類型：用于模具行業
特征
3°傾斜度，可克服模具行業中常見的深腔問題
最小的過盈輪廓、高徑向剛度和高扭矩的最佳組合
通過 2 個凹槽指示 TSF 幾何形狀
用于模具卡盤 TSF 以及所有熱縮卡盤 HSK-E 和 HSK-F 的無腐蝕涂層
優勢
由于這種新型卡盤的纖薄形狀，干涉邊緣已成為過去
纖細的收縮卡盤還具有防腐蝕涂層
描述/品質
這種卡盤類型用于硬質合金刀具的感應收縮。由于這種新型卡盤的纖薄形狀，干涉邊緣已成為過去。新型熱縮卡盤 TSF 的外部幾何形狀設計有 3° 傾斜度，與模具和模具兼容。
纖細的收縮卡盤具有防腐蝕涂層?？ūP的同心度為 < 0,003 mm，并在 < 1 gmm/kg 時進行精細平衡。特別是對于這些纖薄的卡盤，所有新的 ThermoGrip® 熱縮單元都使用加熱時間和發電機輸出參數進行編程，以收縮所有可能的刀柄直徑。
舊版本的收縮裝置可以使用這些參數進行升級。因此，薄壁卡盤可以以最高的可靠性縮小，并且沒有過熱的風險。廣泛的產品范圍意味著不同長度的卡盤可用于所有標準主軸上的所有應用。
重型熱縮卡盤
應用： 重疊率提高 50% – 適用于 *HPC 切割
特征
增加壁厚
短而剛的設計
高徑向剛度
優勢
這些特性有助于防止即使在高速下也能產生振動
在最高的金屬去除率下實現最佳的形狀穩定性
特征
THD 卡盤只能與以下單元/線圈一起使用：
Ø 16、20、25：ISG34xx WK-WS 和線圈 ISGS3200-2 可選
Ø 32 及以上：僅適用于 HL 單元 ISG44xx
Bilz HSK-E32
Bilz HSK-F63
Bilz HSK-A50
Bilz HSK-C50
Bilz HSK-E40
Bilz HSK-F63
Bilz HSK-A63
Bilz HSK-C63
Bilz HSK-E40
Bilz HSK-A63
Bilz HSK-E50
Bilz HSK-A80
Bilz HSK-E63
Bilz CAT-40
Bilz CAT-50
Bilz AD-30
Bilz AD-40
Bilz ADB-40
Bilz ADB-50
Bilz PSC-40
Bilz PSC-50
Bilz PSC-63
Bilz PSC-80
