德國bar GmbH 自動截止閥 AGTURN 型PZDS，以氣動方式操作



公司簡介：

官方網站：https://www.bar-gmbh.de/pages/en/home.php

bar GmbH 生產和銷售氣動和電動執行器以及完整的自動閥門和各種配件，是許多知名和受人尊敬的工業公司的重要合作伙伴。bar GmbH 一直致力于工廠建設和工業中與工藝相關的應用的產品開發和創新。氣動執行器“actubar”的每個接口都配有各種配件，是全球應用的令人信服的組件。

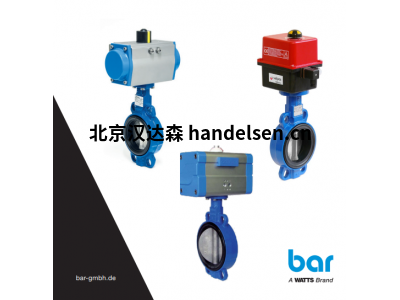

自動截止閥 AGTURN 型PZDS



產品描述

一體式防爆裂、空氣動力學設計、緊密關閉和中央安裝的截止閥。自動截止閥以氣動方式操作（雙作用或單作用）。



產品特點

√ 符合性指令 97/23/CE PED

√ 符合性指令 94/9/CE ATEX

√ 密封性測試符合EN12266-1

√ 防靜電測試符合EN12266-2

√ 由于軸和閥盤之間有堅固的多齒，因此具有非常好的力傳遞

√ 易于維護，采用卡簧，軸防爆裂

√ 可更換的圓盤和軸環

√ 軸和外殼不與介質接觸

√ 自潤滑軸承襯套

√ 外殼 80 μm 環氧樹脂涂層

√ 外殼顏色 RAL 5017 藍色

√ 套環 NBR、FKM、硅膠、EPDM

√ 根據要求提供白色

√ 可選配終端位置反饋、電磁閥和位置控制器

√ 根據要求，可與真空一起使用

√ 或者，也可以與棘爪桿、齒輪箱或電動執行器一起使用



切斷閥的技術數據



公稱尺寸                          DN 25至DN 600

連接類型                          法蘭連接符合：

                                       EN 1092-1和EN 1092-2，

                                       PN6/10/16/25/40，

                                       ASME/ANSI 125/150

                                       BS10-d和BS10-e，

                                       JIS B2238和JIS B2239

                                      （如有要求，請?zhí)峁└嘣敿?xì)信息）

安裝位置                          任何方向

公稱壓力                          DN 25：最大10 bar

                                       DN 32–350：最大20 bar

                                       DN 400–600：最大6 bar

結構長度                          符合EN 558-1系列20

                                       ISO 5752，系列20

                                       API 609表2

                                      （DN 400-600除外）

溫度范圍                          EDPM軸環-15°C至+120°C

材料                                 套管：DN 25–灰鑄鐵GG25

                                       外殼：DN 32–600–球墨鑄鐵GGG40

                                       閥瓣：不銹鋼1.4408

                                       軸：不銹鋼1.4028

                                       項圈：參見“溫度范圍”

流動介質                           對比材料阻力表

流動方向                           任意方向



驅動器GD/GS的技術數據



控制壓力                           2至8巴

控制介質/質量                   空氣或中性氣體（根據要求提供其他介質）

                                        符合DIN ISO 8573-1 4級（最低要求）

環境溫度                           -20°C至+80°C（標準）

                                        -20°C至+160°C（高溫設計）

氣動                                 雙動或單動驅動

末端位置調節                    +5°至-5°，可在兩個末端位置調節

接口                                 符合EN ISO 5211和VDI/VDE 3845

通過                                 TÜV Rheinland的SIL 3證書，測試依據IEC61508                                        第1-2和4-7:2010部分



執行器型號：

GD-052

GD-063

GD-063

GD-075

GD-083

GD-083

GD-092

GD-125

GD-140

GD-160

GD-190

GD-190

GD-210

GD-240

GD-270

GS-063-09

GS-075-09

GS-083-08

GS-083-10

GS-105-08

GS-105-09

GS-125-08

GS-140-08

GS-190-08

GS-190-09

GS-240-08

GS-240-09

GS-270-08

GS-300-09

GS-350-10
