Watt Drive WG20是WEG第一個自主研發的減速電機系列。

它包括斜齒輪、平行軸和斜齒輪錐齒輪減速機，扭矩在 50 至 18,000 Nm 之間。這些兩級裝置以其大速比范圍而著稱，

并且由于設計精巧而非常高效。WG20系列減速機采用輕巧而堅固的鋁制外殼，是一款用途廣泛、性能可靠的產品。

Watt Drive WG20優勢

高效

減速機采用兩級設計，傳動比范圍大，效率高。此外，WG20 系列產品僅具有極低的功率損耗。一方面，這是通過輸入

級的低圓周速度實現的，另一方面，通過優化潤滑劑量來減少飛濺損失。這些特性也對齒輪壽命產生積極影響。在正常使

用條件下，扭矩達 600 Nm 的減速電機免維護，終身潤滑。

符合市場需求

為了最大限度地方便用戶，新齒輪箱系列的外殼設計符合市場要求。設計的關鍵安裝尺寸與市場上已經建立的規格相對應

，允許直接更換。這意味著WG20減速電機不僅適用于新應用，而且可以很容易地集成到現有系統中，作為替代品或用于

優化目的。

優化設計

在設計新的減速機系列時，設計師特別注意開發堅固的外殼， 選擇輕質鋁制結構，框架尺寸可達 600 Nm。生產中使用的

壓鑄工藝不僅具有光滑的表面，適合要求苛刻的衛生應用，而且還具有出色的導熱性。外殼設計進一步增強了這一特性

。智能設計的表面鼓勵內部齒輪部件散熱，從而有助于更高效的運行和更長的使用壽命。

噪音更小

WG20系列減速機的特點是運行平穩、安靜。 高質量的組件幾乎來自內部生產，地結合在一起，為保證低噪音

運行奠定了基礎。即使是靈活的齒輪結構也有助于減少噪音排放。小型電機小齒輪允許在第一級降低圓周速度并減少噪音

排放。

模塊 化

模塊化電機系列的特殊優勢在于可以在標準型號中添加系統套件，從而可以根據客戶的要求調整大量有用的模塊。 可用的

電機模塊包括單制動器和雙制動器系統、通風系統、擴展接線盒系統、編碼器系統（風扇蓋內外）、逆止器、保護蓋和手

輪。

Watt Drive WG20類別

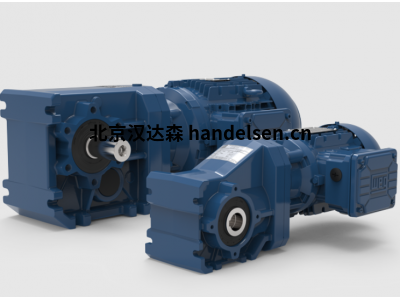

斜齒輪錐齒輪減速電機 K

斜齒輪錐齒輪減速機適用于多種應用。兩級基本設計增加了 200 Nm 以上的第三檔，K 減速機還可以配備空心軸、輸出軸

、收縮盤、扭矩臂和安裝法蘭。

平行軸減速電機 F

由于其結構設計，平行軸減速機特別適用于輸送技術應用。所有 11 種尺寸都可以安裝空心軸、輸出軸、安裝法蘭或熱縮

盤。減速機尺寸 F04 至 F15 的傳動比范圍可以通過第三檔進行擴展。

斜齒輪減速電機 C

斜齒輪減速機有 12 種外殼尺寸，額定扭矩從 50 到 18,000 Nm 不等，有底腳和法蘭兩種設計可供選擇。兩個較小的減

速機（C00 和 C01）只需兩級即可充分發揮其潛力，而較大的 C03 至 C16 則提供兩級和三級版本，適用于更高扭矩范

圍內的應用。

Watt Drive K02技術參數

額定扭矩 Nm 110

級數 2-stage

比率范圍 3.82 - 68.88

1400 rpm 50Hz 時的速度范圍 20 - 366rpm

功率范圍 50Hz  0.12 - 1.5kw

輸出軸/ 空心軸 25 x 50 / 25mm

輸出法蘭IEC  160mm

外殼材料 鋁

型號

K02

K03

K04

K05

K06

K07

K08

K09

K10

K12

K15
