德國Universal Hydraulik冷卻器介紹

技術規格

裝機負載：3千瓦

RPM：950U /分鐘

噪音等級：65分貝（A）

油的類型：ISO VG 46

送貨速度：93 l / min

操作壓力：10巴

泵安全裝置：10巴

zui大。 壓力箱內：1巴

冷卻水需求：96 l / min

冷卻水溫度入口。 ：30°C

制冷量：42千瓦

4潤滑油裝置

用于齒輪油潤滑

我們在齒輪油潤滑市場擁有廣泛的，長期的經驗，為您的油類型選擇合適的部件，即使粘度高達5000 cSt或更高。 向我們詢問我們在市場上的經驗。 我們很樂意協助您為您的應用選擇正確的組件。

5電氣控制系統

我們計劃和設計測試臺和液壓動力裝置（HPU）的定制電氣控制系統。 我們?yōu)閾Q熱器提供標準化和定制的電氣控制單元。 通過連接液壓傳感器，工業4.0應用是可能的。

6系統解決方案ATEX

ATEX認證的供油系統設計用于齒輪油冷卻和過濾的固定操作

Universal Hydraulik GmbH現在還開發和制造可用于潛在爆炸環境的供油系統。 該系統符合日期為23.03.1994的ATEX指令94/9 / EC，適用于II類機組。它們可用于1區和2區。

技術數據：

安裝的性能：3千瓦

轉速：1.000 rpm

油等級：ISO VG 150

流量：30 l / min

操作壓力：10巴

油溫：70°C

制冷性能熱交換器：17千瓦

7 冷卻系統

我們根據客戶生產冷卻系統

規格。

Universal HydraulikKühlanlage

我們安裝了幾個冷卻器。 如果zui大可能的標準冷卻器不符合您的需求，我們將它們連續或平行安裝，無論系統是油氣冷卻還是油水冷卻。

對旁路，降噪外殼，單一操作的額外要求也可以作為特殊電壓或特殊焊接（例如ASME）。

8電動泵單元

來自UH的組件

我們以zui高的質量和交付可靠性為驅動單元提供完整的組件。

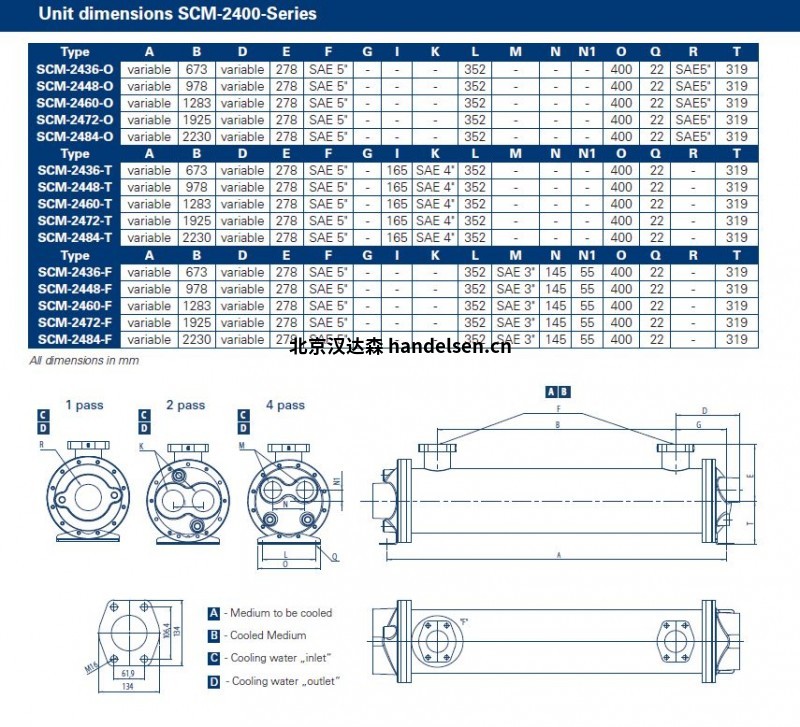

9 管殼式換熱器

堅固耐用 - 經過驗證的質量

我們的換熱器可作為目錄產品或根據您的特殊要求進行設計。 計算是用精確的計算軟件完成的。 該圖可以在3D中獲得。 產品在生產過程中zui多測試五次。 散熱性能可以在我們自己的測試臺上得到證實。

其中一項擴張測試包括將冷卻器置于水邊100巴，使材料承受巨大的壓力，并構成一個在市場其他地方?jīng)]有平行的測試步驟。

證明了質量

我們的客戶為我們提供持續的積極反饋，并驗證了我們換熱器的高質量和可靠性。

10我們的LKI系列

我們的任務是100％質量

每次您至少到達成本密集型質量缺陷時。

定制設計

我們的空氣熱交換器系列LKI的每個冷卻組件都配備了熱量和壓力旁路，并且可以根據您的愿望和項目進行單獨調整。

LKI - 空氣熱交換器

標準版本

電動發動機

可選

測試壓力40巴

過濾墊

天花板，墻壁，地板安裝位置

熱旁路

壓力旁路

熱開關

根據94/9 / EC的Atex認證（II 2GD IIC T4X）

不銹鋼

11海水換熱器

海，空氣和海水：腐蝕的主要原因

Universal HydraulikSeewasserwärmetauscher

腐蝕的電化學過程是每個海洋應用的zui大挑戰。 這就是為什么我們在Universal Hydraulik選擇的材料來保證可靠性和安心。

定制設計

向我們咨詢我們的海事認證。 我們與世界各地的許多協會合作。 我們的混合熱交換器可用于許多不同的海運市場。 從石油平臺到熱交換器解決方案，對于大型游艇，使用Universal Hydraulik的高質量熱交換器。

12油箱內熱交換器

UKC-G儲罐換熱器

如果您有興趣維護現有的外殼，UKC（UKM的冷卻墨盒）是解決散熱問題的可能解決方案。 有了這個，我們可以開發緊湊的設計，不需要單獨的換熱器。

Universal Hydraulik的UKC-G是為儲罐內齒輪箱解決方案開發的。 它可以很容易地連接到現有的螺紋上，并提供經濟高效的冷卻解決方案。

當產品壽命結束時，螺紋使得裝配和拆卸變得容易。 用1.25“，1.5”和2“螺紋可提供17種不同的尺寸。 安裝的長度是可變的。

標準版本

節省空間

水側：水管優化的耐久性

擰入冷卻器

可選的

水電測試

3.1材料證書

定制解決方案

13光管熱交換器

DESPITE混合設計，一個重要的選擇

根據客戶的應用，Universal Hydraulik提供的光管管殼式換熱器是更好的選擇。高粘度或小顆粒流體可能會阻塞用于混合設計的翅片。

CKM型光管換熱器

在同樣的質量下，Universal Hydraulik在過去幾年中生產的是光管換熱器。如果節省空間的混合動力或經典的光管換熱器您的應用，我們可以協助您做出決定。

標準版本

水側：水管優化的耐久性

小水管或大水管

水箱冷卻器

散熱高達900千瓦

流量高達2000 l / min

Cu- / CuNi- / SS-管

可選的

海水版本

海洋證書

離岸審批

水電測試

3.1材料證書

定制解決方案

完整的不銹鋼冷卻器

壓縮空氣應用

水 - 水應用

內部旁通閥

SAE / ANSI法蘭
