波蘭Aplisens智能壓力變送器APC-2000ALW



關于我們

阿普利森斯公司是高質量過程儀表的領先制造商之一。該公司成立于1992年?？偣S和總部位于華沙。從一開始，它就專注于電子壓力和差壓測量技術?；疽?guī)則一直是：高質量，高靈活性和為客戶提供有力的支持。



今天，Aplisens通過其在許多國家的銷售網絡，提供廣泛的產品：

• 差壓變送器 • 靜壓液位探頭 • 液位變送器

• 閥門 • 數字指示器

• 電源、分離器

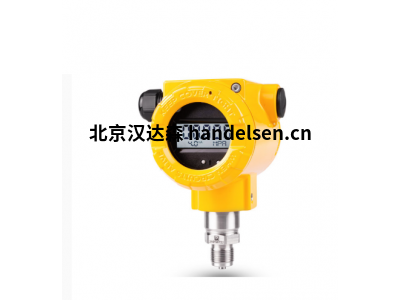

智能壓力變送器APC-2000ALW



√ 4...20毫安， 0...20 mA 或 0...5 mA 輸出信號 + HART 協議

√ 帶背光的顯示屏 可編程范圍、零位移、特性和阻尼比，帶本地面板鍵

√ SIL 2 證書 本質安全證書（ATEX，IECEx，F(xiàn)M，INMETRO） 防爆證書（ATEX，IECEx，F(xiàn)M，INMETRO）

√ 船舶證書 – DNV，BV

√ 精度 0,075%（根據要求為 0.05%） 鍍金隔膜 （Au） MID（測量儀器指令）

√ – 符合 2004/22/WE 指令和 OIML R140：2007 建議的證書。



應用和構造



智能壓力變送器適用于測量氣體、蒸汽和液體。有源傳感元件是一個壓阻硅傳感器，通過隔膜和特殊選擇的類型與介質分離測壓液體。外殼由鋁合金鑄件或316SS不銹鋼制成，防護等級為IP66/IP67。外殼允許使用本地顯示器、顯示器旋轉、外殼相對于傳感器旋轉0–340°以及電纜選擇方向



與變送器的數據交換使用戶能夠：

¨識別變送器¨配置輸出參數：

-測量單位以及起點和終點的值測量范圍內的點

-阻尼時間常數

-轉換特性（反轉，用戶的非線性特性）

¨讀取輸出電流的當前測量壓力值以及百分比輸出控制級別

¨強制輸出具有設定值的電流

¨根據模型壓力校準變送器



安裝

變送器可以直接安裝在裝置上。為2“管道上的變送器配件提供一個通用安裝支架（AL安裝支架，見第IV/5頁）。當測量蒸汽或其他熱介質的壓力時，應使用虹吸管或脈沖管線。位于變送器上游的針閥簡化了安裝過程，并能夠?qū)ψ兯推鬟M(jìn)行零點調整替換當測量液位和壓力需要特殊工藝連接時（例如食品和化學品工業），變送器配有Aplisens隔膜密封。介紹了安裝附件和隔膜密封的全部范圍在目錄的下一部分詳細介紹。變送器的電氣連接應使用雙絞線進行。應在安裝通信器之前分配通信器。



計量參數



校準范圍的         精確度±0075%

（第19號量程為±0.1%）

特殊版本：         校準范圍的±0,05%

（根據要求，±0,04%，±0025%）

3年的長期穩定性

（用于標稱測量范圍）或?2 x精度5年

HS版本（范圍3÷15）：6年精度

或?2 x精度10年

熱誤差<±0,05%（FSO）/10°C

（第16÷19號范圍為0.1%）

在整個補償范圍內最大±0.25%（FSO）

（第16÷19號范圍為0.4%）

熱補償范圍-25…80°C

特殊版本：-40…80°C

附加電子阻尼0…60 s

電源電壓變化引起的錯誤0002%（FSO）/V



應用

智能壓力變送器APC-200ALW MID適用于壓力和絕對壓力的測量，根據指令2004/22/EC（MID）設計的應用程序，統一標準PN-EN12405-1:2005+A2:2010和建議OIML R140:2007。設備子組件適用于MID氣體的監護轉移測量批準機械施工和安裝變送器外殼應符合變送器APC目錄第I/3頁介紹了2000ALW。壓力變送器APC-200ALW MID僅使用標稱范圍根據表。變送器因工廠封鎖變送器的配置不能由用戶配置。變送器的電氣連接符合圖紙第I/3頁。只有端子SIGNAL+和SIGNAL-可用。
