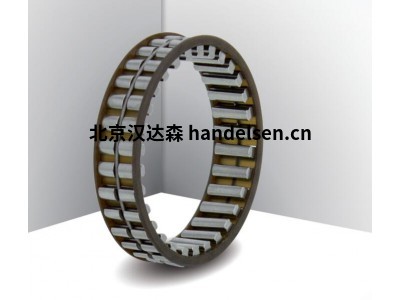

RINGSPANN籠式單向離合器 E保持架裝配內外環

優點

最高扭矩容量；比沖壓外圈滾子離合器的扭矩容量高三倍以上

由于優化了楔塊的幾何形狀，可提高客戶提供的部件公差

特別適用于空間優化的應用，如電動自行車驅動裝置

可在短時間內實施客戶定制的解決方案

領先的產品和服務

創新理念使 RINGSPANN 成為以下領域的領先制造商

動力傳動

夾具

遠程控制系統

我們?yōu)榭蛻籼峁┤娴漠a(chǎn)品目錄，并不斷對其進行改進。我們的目標是為客戶提供一站式服務。

我們與主要客戶密切合作，開發客戶專用產品。我們的模塊化組件幫助我們快速、輕松地找到解決方案。

與產品相關的服務對我們來說是理所當然的；無論是個人現場服務、產品培訓課程、3D 模型、在線計算程序還是 EDI。

質量至上是我們所有產品和工藝的全球座右銘。

用于裝配內環和外環

可承受最大扭矩

可用作

逆止器

超越離合器

定位單向離合器

特點

單向離合器E是安裝在客戶提供的內環和 外環之間的楔塊制動單向離合器。楔塊由硬化鉻鋼制 成，幾何形狀優化。保持架由塑料（PA）制成。

額定扭矩可達 278 Nm。

安裝

單向離合器的橫向引導

可以通過外環上的軸肩或保護環或保護盤來實現

外環上的軸肩或固定在外環上的防護環或防護盤

固定在外環上。

如果多個保持架并排安裝，傳遞扭矩會增加。

在這種情況下，請咨詢 RINGSPANN 有關傳遞扭矩的信息。

保持架單向離合器不能自動定心，并且

單向離合器沒有自己的軸承支撐。內環和外環的中心對中必須由客戶提供。

由客戶提供。

保持架由塑料（PA）制成。

單向離合器的允許工作溫度為

單向離合器的允許工作溫度為-40 °C至+140 °C。如果溫度

如果溫度與給定值不同，請聯系我們。

楔塊軌道必須具有以下特性：

- 同軸度：每10毫米軌道寬度≤ 5 µm

- 平均峰谷高度 Rz 符合

DIN 4768 第 1 頁:1,6 µm ≤ Rz ≤ 6,3 µm

- 硬度：62 ± 2 HRc
